Как заменить материнскую плату в Samsung Galaxy S4.
Замена материнской платы смартфона – сложный и трудоемкий процесс. Но не в случае, когда у вас под рукой есть подробный пошаговый мануал с фотографиями. Сегодня мы расскажем о том, как заменить материнскую плату в Samsung Galaxy S4.
Замена материнской платы смартфона – сложный и трудоемкий процесс. Но не в случае, когда у вас под рукой есть подробный пошаговый мануал с фотографиями. Сегодня мы расскажем о том, как заменить материнскую плату в Samsung Galaxy S4.
Для работы вам понадобится простой набор инструментов: подходящие по размеру отвертки, пластиковый инструмент для разбора корпуса (лопатка), пинцет, а также новая материнская плата Samsung Galaxy S4. Прежде, чем приступить к разборке, не забудьте отключить питание у вашего смартфона.
Итак, приступим.

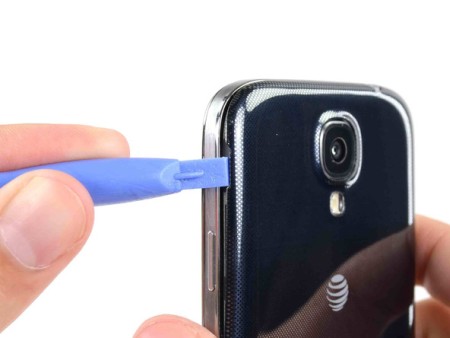

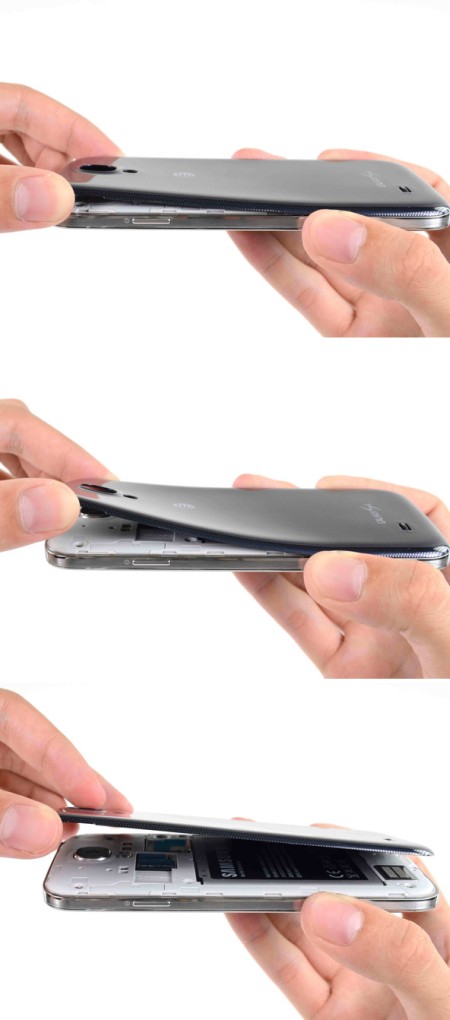

При помощи пластиковой лопатки аккуратно подденьте заднюю крышку устройства на уровне, где находится кнопка питания и основная камера.
Когда корпус немного раскроется, заведите лопатку немного глубже внутрь корпуса, продолжая поднимать крышку. Когда она полностью отойдет от корпуса, вы можете снять ее и отложить в сторону. Пока что она нам не понадобится.

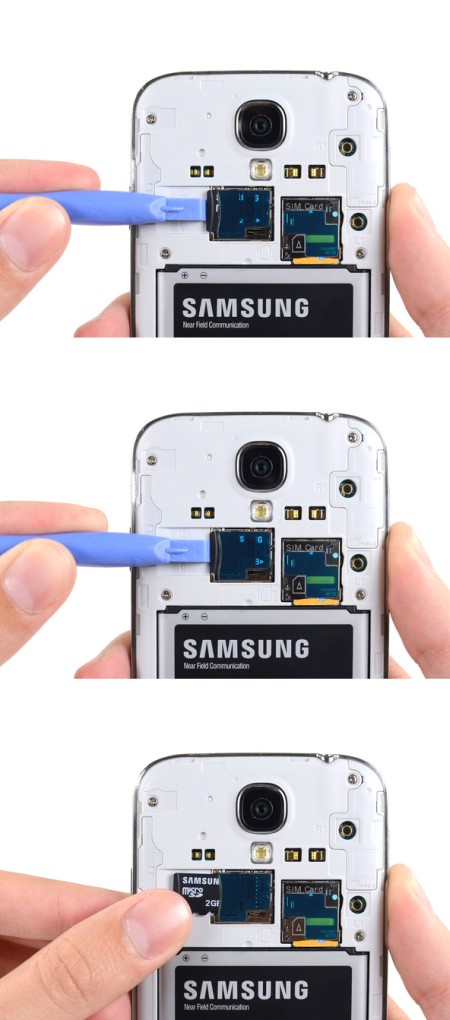

Пришло время изъять карту памяти. Тонким концом пластиковой лопатки надавите на microSD, осторожно вдавливая ее в коннектор. Надавливайте до тех пор, пока она не издаст характерный щелчок, автоматически выскочив из гнезда.
Как только карта выдвинулась из гнезда, вынимаем ее. Помните, что при обратной сборке карту необходимо вдавить в коннектор до аналогичного щелчка, который значит, что выдвижной механизм закрепил элемент на месте.

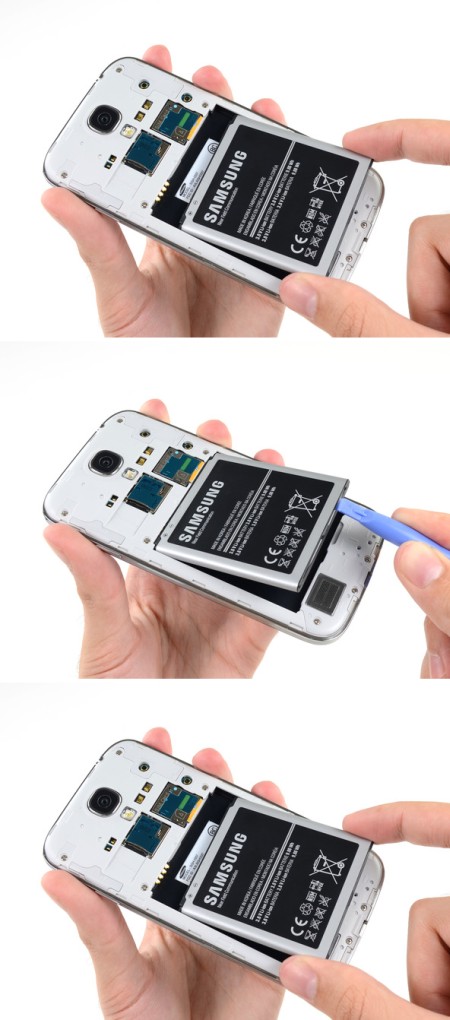

Вынимаем аккумулятор. У Samsung Galaxy S4 он съемный, поэтому проблем или сложностей не возникнет. Лопатку осторожно устанавливаем в отсек между аккумулятором и стенкой корпуса, поддеваем ее, и легко изымаем из смартфона.

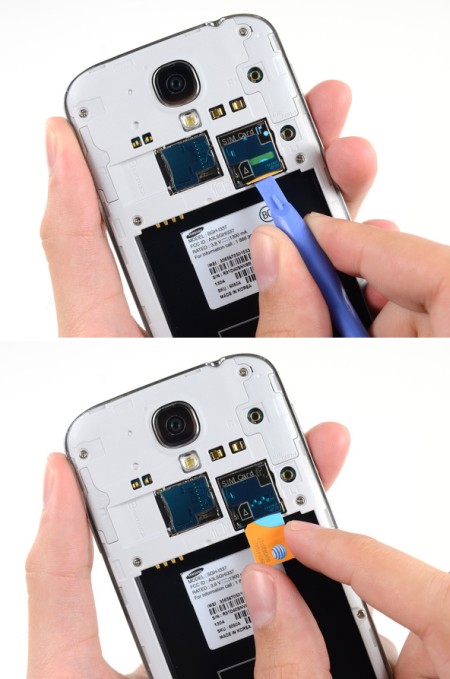

Нужно вытащить и SIM-карточку. Этот шаг похож на процесс извлечения карты памяти. Аналогичным образом надавливаем лопаткой на SIM-карточку, вдавливая ее в гнездо до тех пор, пока она не издаст характерный щелчок.

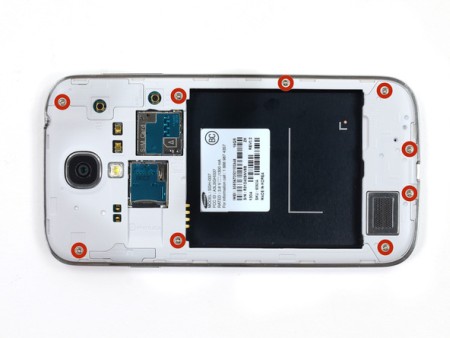

Приступаем к отсоединению рамки. Она крепится к корпусу смартфона при помощи 9 винтов. Выкрутите винты. Для этого подойдет отвертка Phillips.

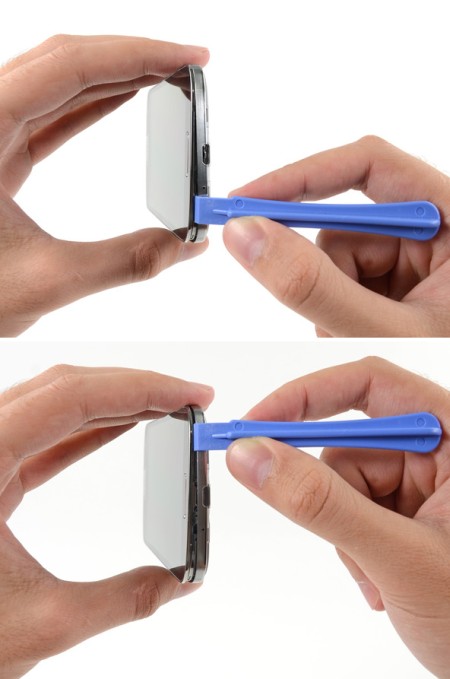

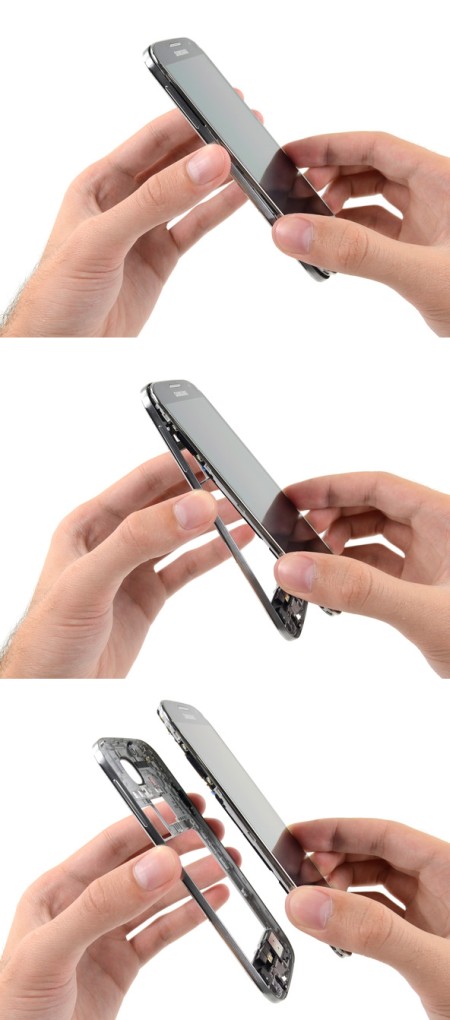

Не забудьте о внутренних защелках, которые крепят рамку к дисплейному модулю. Чтобы отщелкнуть крепежные элементы вставьте пластиковую лопатку в шов между хромированной рамкой и защитным стеклом дисплея.

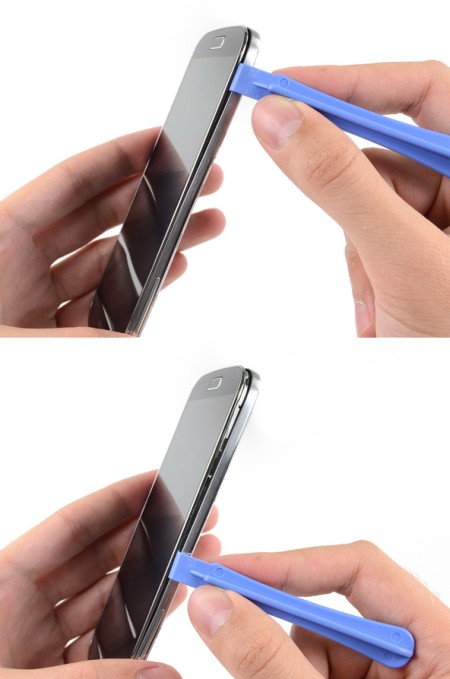

Перемещайте инструмент по периметру корпуса, открывая встречающиеся на пути защелки. Здесь важно действовать осторожно, поскольку пластиковые крепежные элементы легко повредятся от чрезмерных усилий. Чем меньше закрытых защелок будет оставаться, тем больше рамка будет отходить от модуля.
Когда все крепежи раскрыты, рамку можно изъять из корпуса.

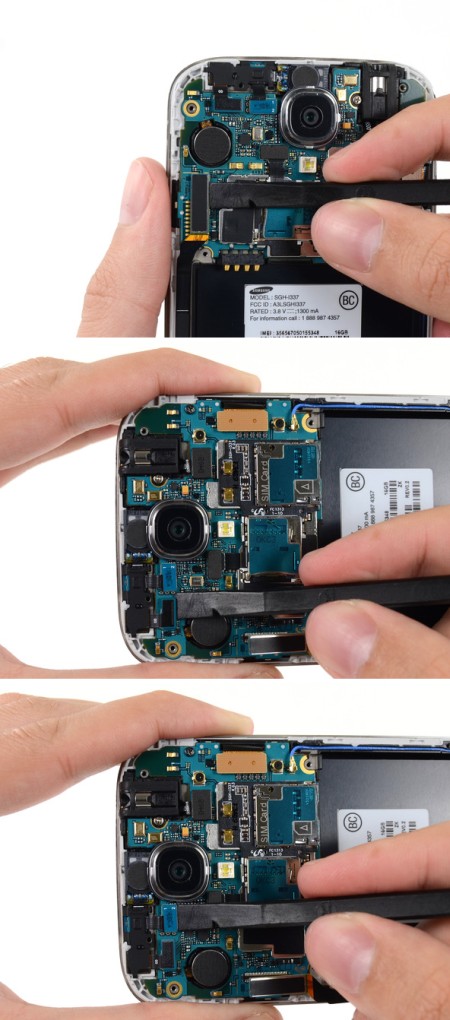

Наконец-то мы видим материнскую плату смартфона, которую и необходимо заменить. При помощи пластиковой лопатки отсоединяем шлейфы, которые идут к плате USB, фронтальной камере и динамику.

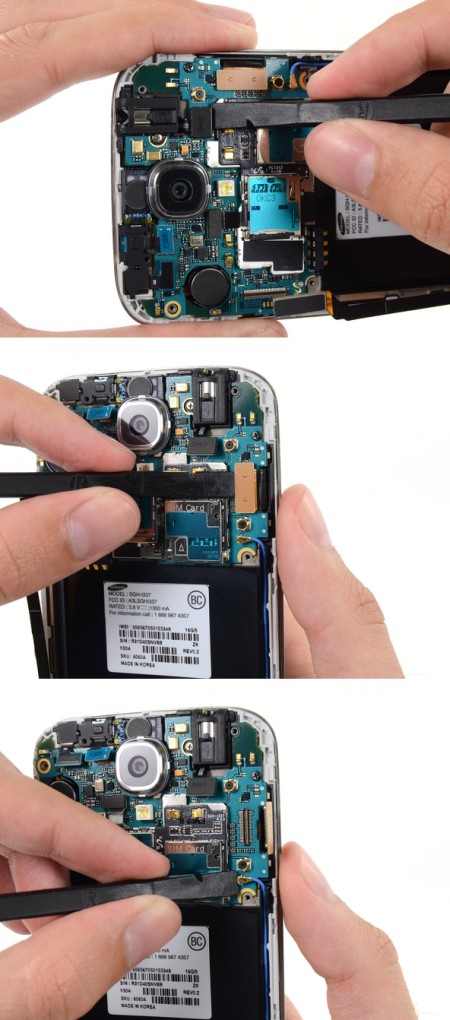

Аналогичным образом отсоединяем шлейфы экрана, разъема для наушников и цифрователя. Необходимо также отсоединить провода, которые идут от платы к антенне.

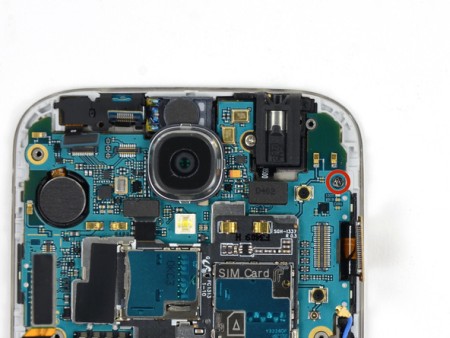

Здесь мы видим один винт, который следует открутить.

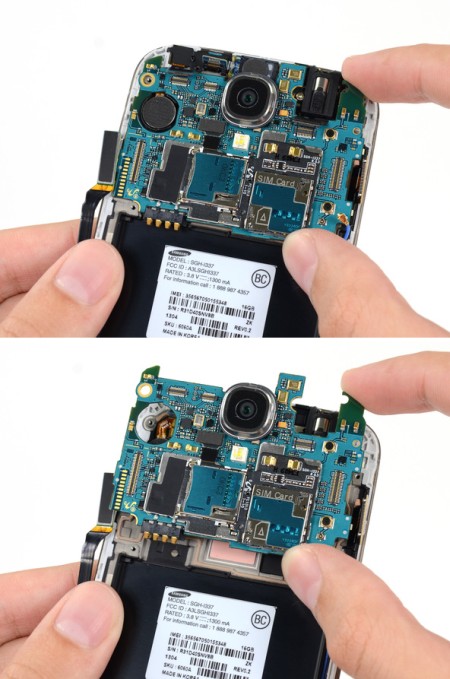

Теперь материнская плата свободна, мы вынимаем ее из корпуса.
Важно! Держите элемент за края, так как в противном случае можете получить удар статического электричества. Несмотря на его слабую силу, вряд ли его можно назвать приятным. Кроме того, таким образом, вы не сможете повредить элементы микросхемы.

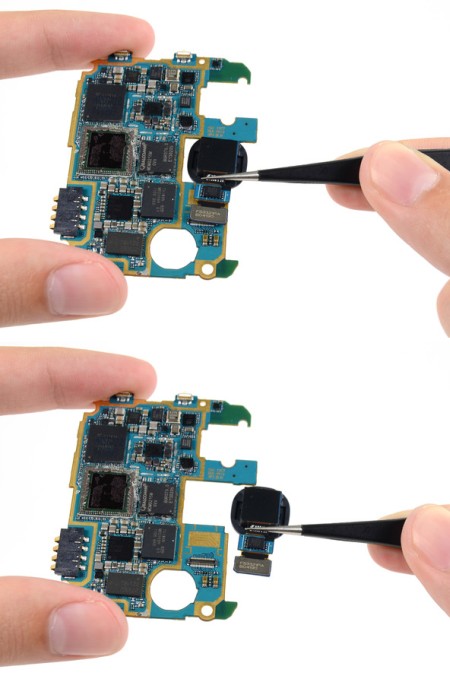

Необходимо обязательно отсоединить гнездо основной камеры смартфона.

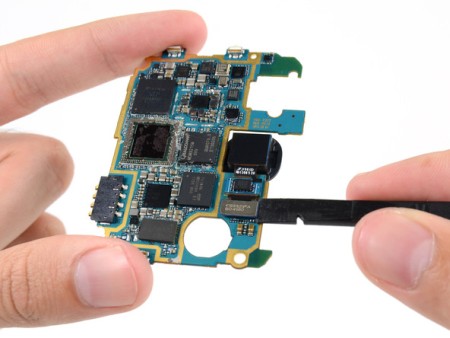

Затем пинцетом снимите саму камеру с материнской платы.
Вот и все. Вы добрались до нужного элемента, и теперь можете заменить его. Обратная сборка выполняется по этой же инструкции, только вам нужно следовать от последнего пункта к первому. А в нашем блоге вы можете найти также подробный мануал, который расскажет, как заменить динамик в Samsung Galaxy S4.
