Замена экрана на Sony Xperia Z3 Dual.

Данная инструкция подробно расскажет о процессе замены сенсорного экрана на смартфоне Sony Xperia Z3 Dual. Мануал пригодится для пользователей, которые хотят попробовать свои силы в ремонте. Однако перед началом работы следует внимательно изучить гарантийные обязательства на устройство. Производитель отменяет гарантию в случае стороннего вмешательства в конструкцию смартфона. Поэтому если вы не хотите лишиться гарантии, лучше отдать телефон в сервис. Если же устройство уже не находится на гарантии, а вы полны энтузиазма, то данный мануал станет вам полезным.

Для работы вам понадобятся следующие инструменты:

• Крестовая отвертка.
• Присоска.
• Медиатор или инструмент для разбора корпусов (лопатка).
• Фен.

Прежде, чем приступать к разборке корпуса смартфона Sony Xperia Z3 Dual, нужно выключить его, достать сим-карту.

Начинаем работу. Если задняя крышка Sony Xperia Z3 Dual или сам дисплей сильно разбит, используйте скотч. Обклейте поврежденные поверхности скотчем, чтобы во время разборки элементы не рассыпались на миллион мелких осколков, которые, в свою очередь, попадут на другие корпусные части.

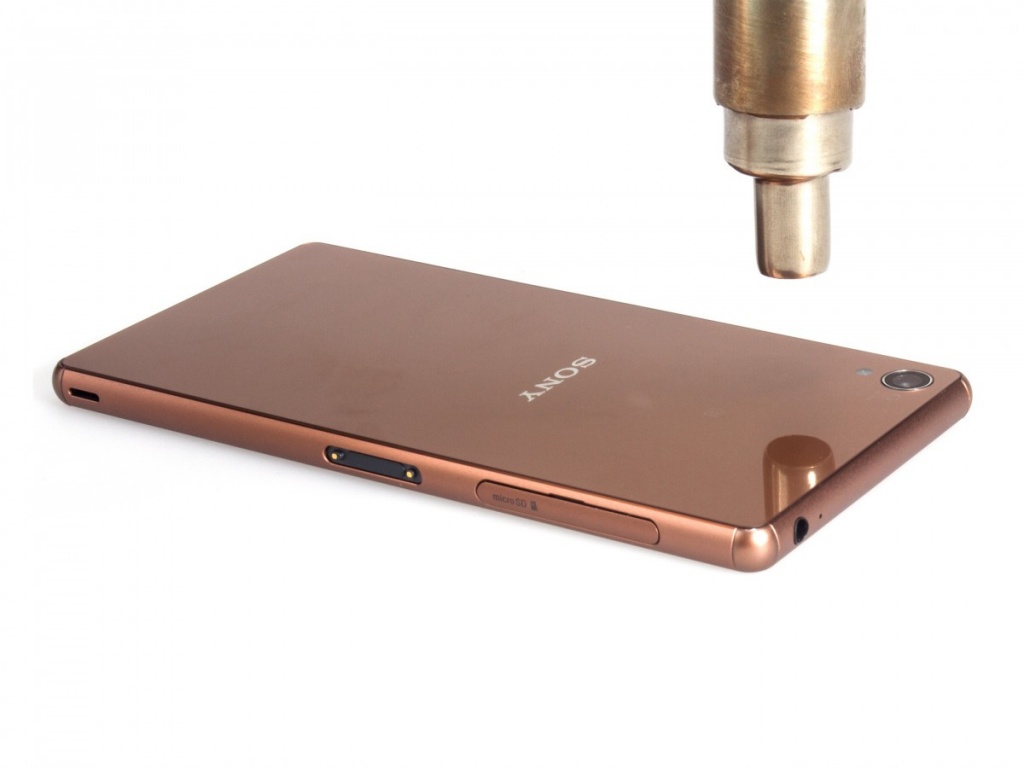

Возьмите фен. С его помощью прогрейте края телефона с тыльной стороны. Таким образом, вам удастся размягчить клей, которым крышка крепится к корпусу.

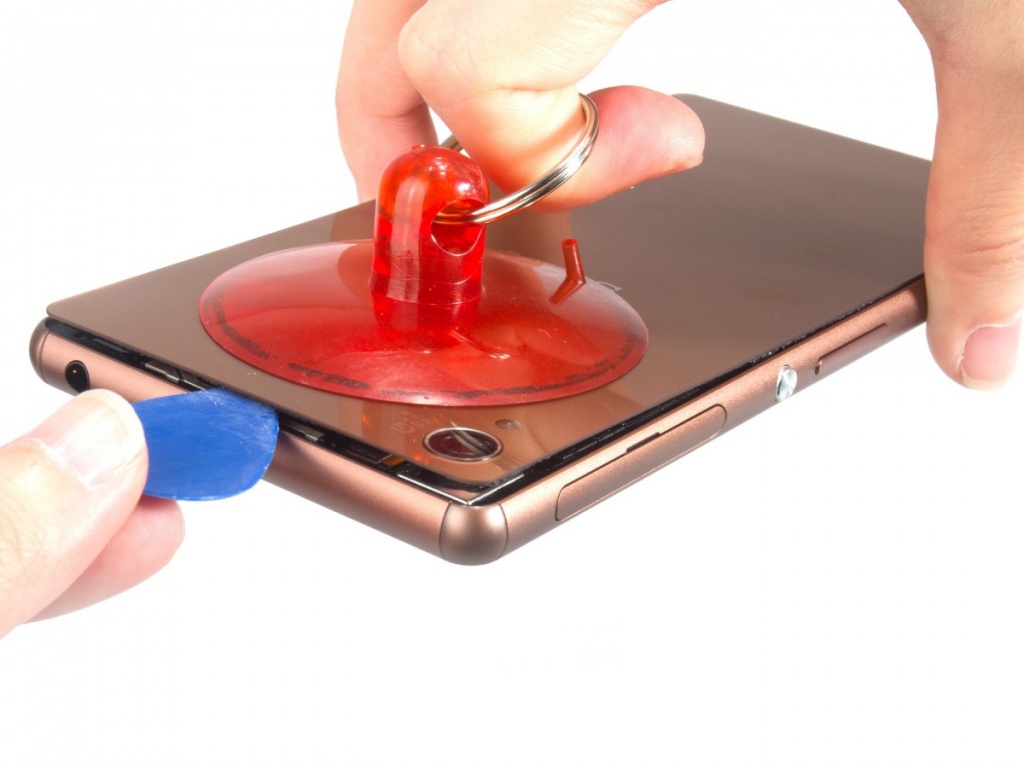

Теперь настал черед присоски. С ее помощью поднимите один край задней крышки корпуса Sony Xperia Z3 Dual, чтобы поместить в образовавшуюся щель лопатку или медиатор.

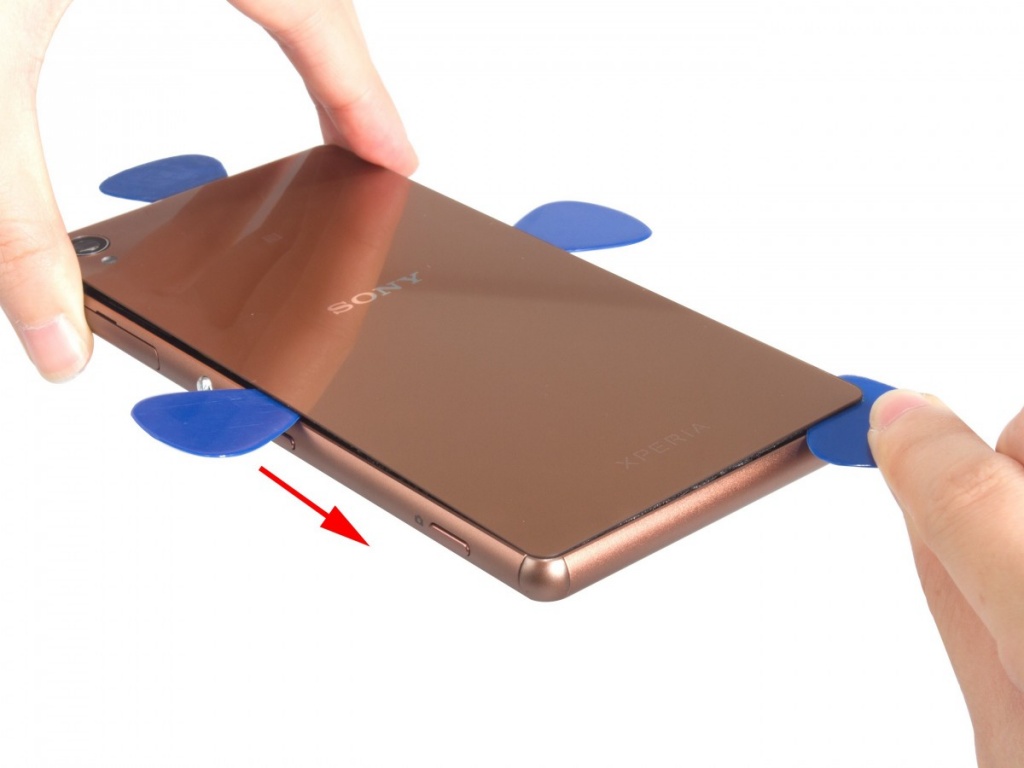

С помощью инструмента аккуратно пройдите по всему периметру рамки, чтобы отклеить заднюю крышку от корпуса. Действуйте предельно осторожно, поскольку любое чрезмерное давление приведет к повреждению элемента.

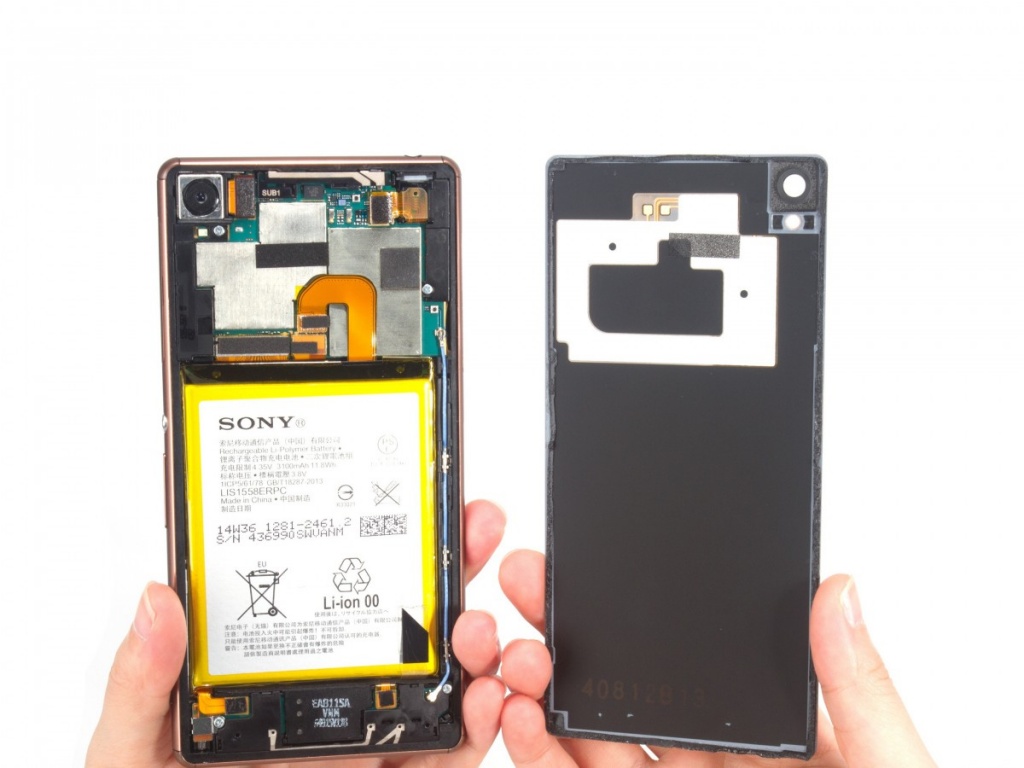

Снимаем заднюю крышку. Теперь можно рассмотреть почти все внутренности Sony Xperia Z3 Dual.

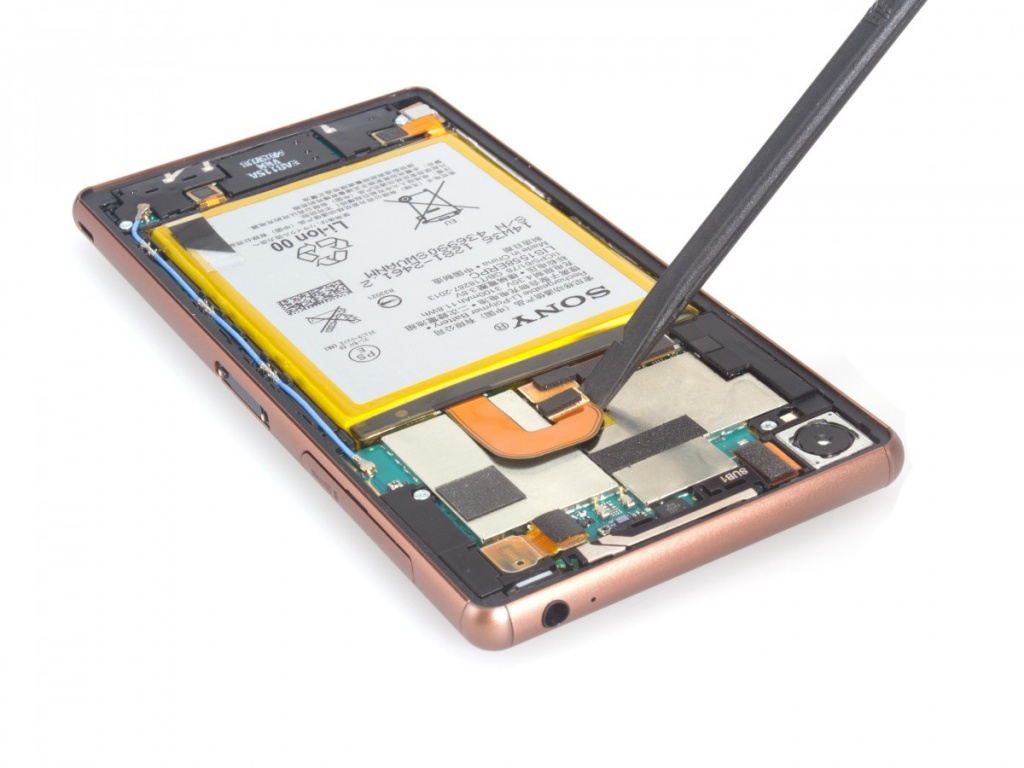

Осторожно отключаем разъем на шлейфе аккумуляторной батареи.

Отклеиваем ярлычок.

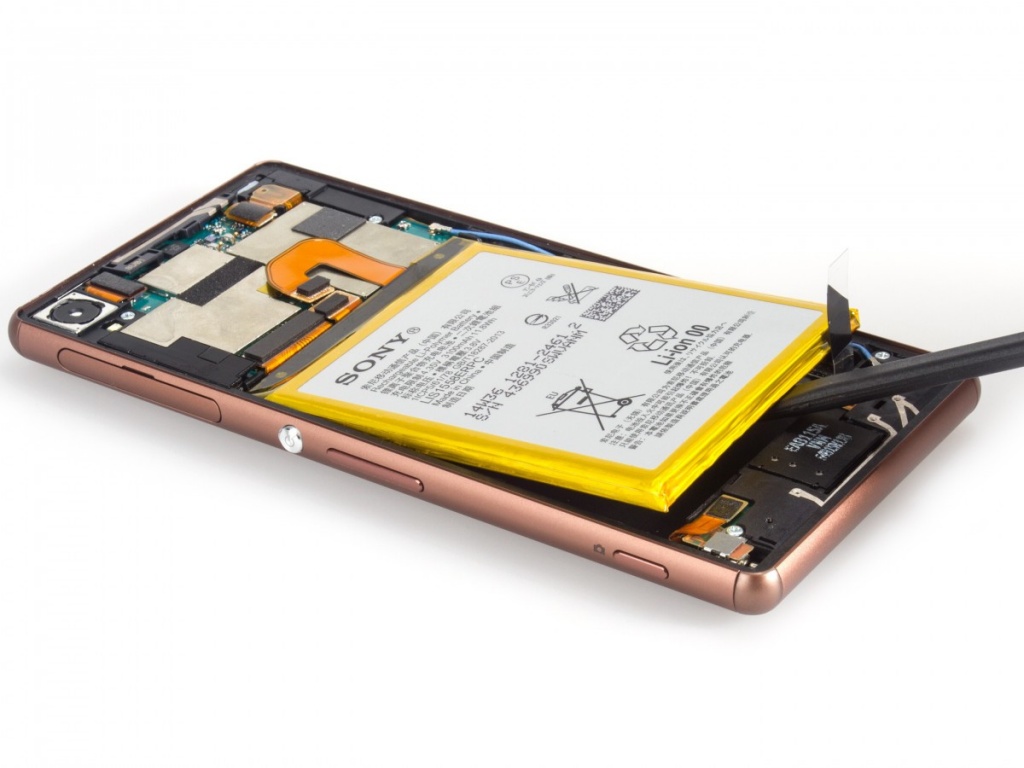

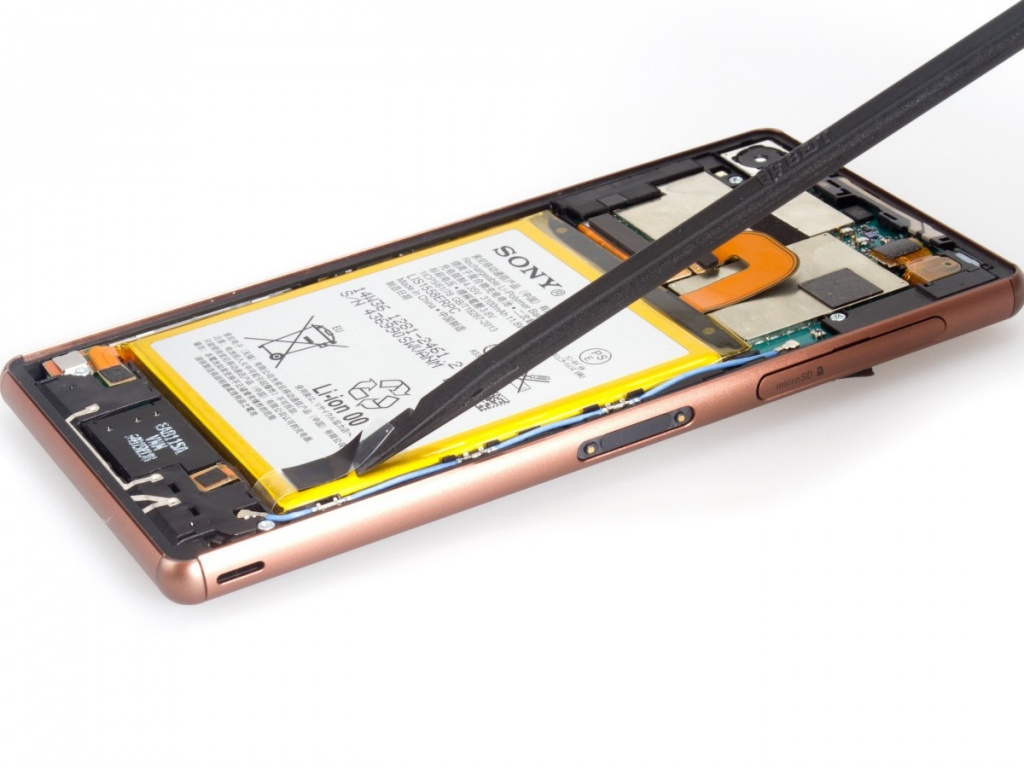

При помощи ярлычка батарея легко извлекается из корпуса.

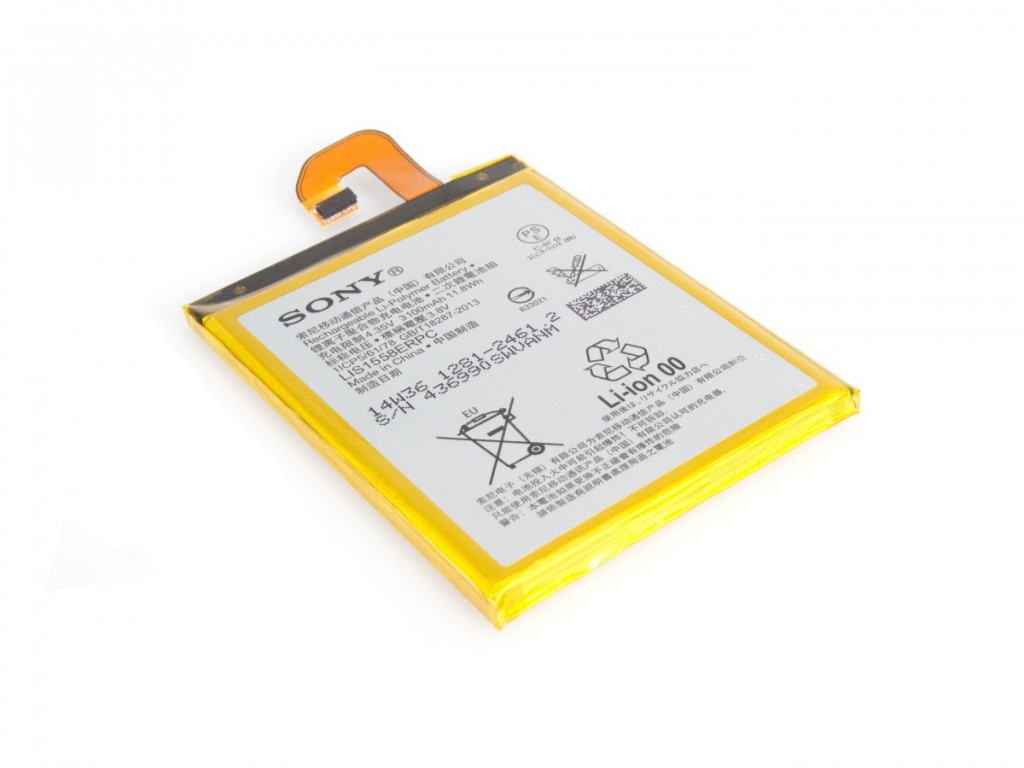

Как видно по фото, в смартфоне Sony Xperia Z3 Dual использована аккумуляторная батарея емкостью 3100 мАч.

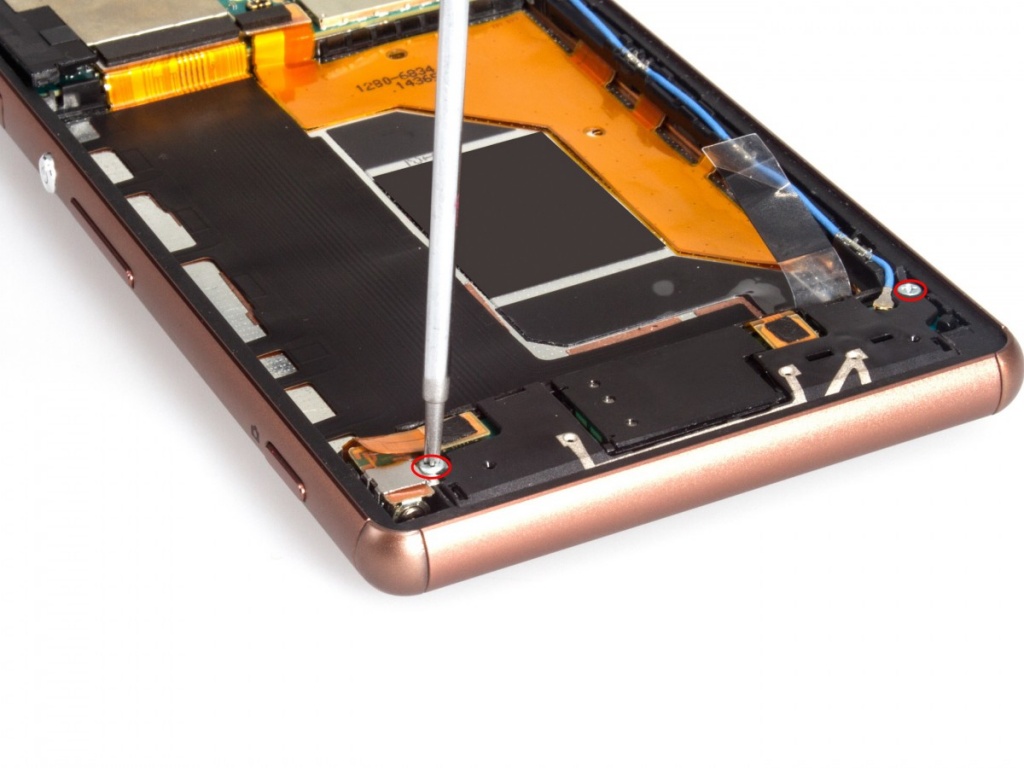

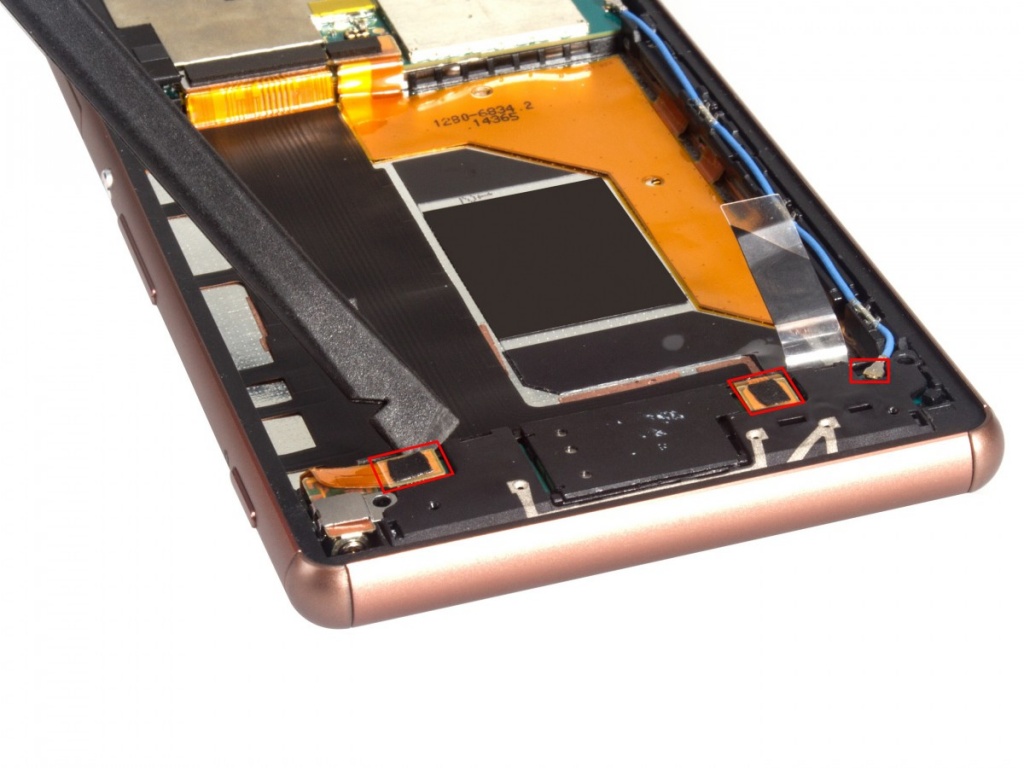

С помощью крестовой отвертки выкрутите два шурупа.

Теперь отсоедините разъем шлейфа динамика.

Сейчас придется снять скобку вибромотора, однако в некоторых смартфонах ее может и не быть. Обратите на это внимание.

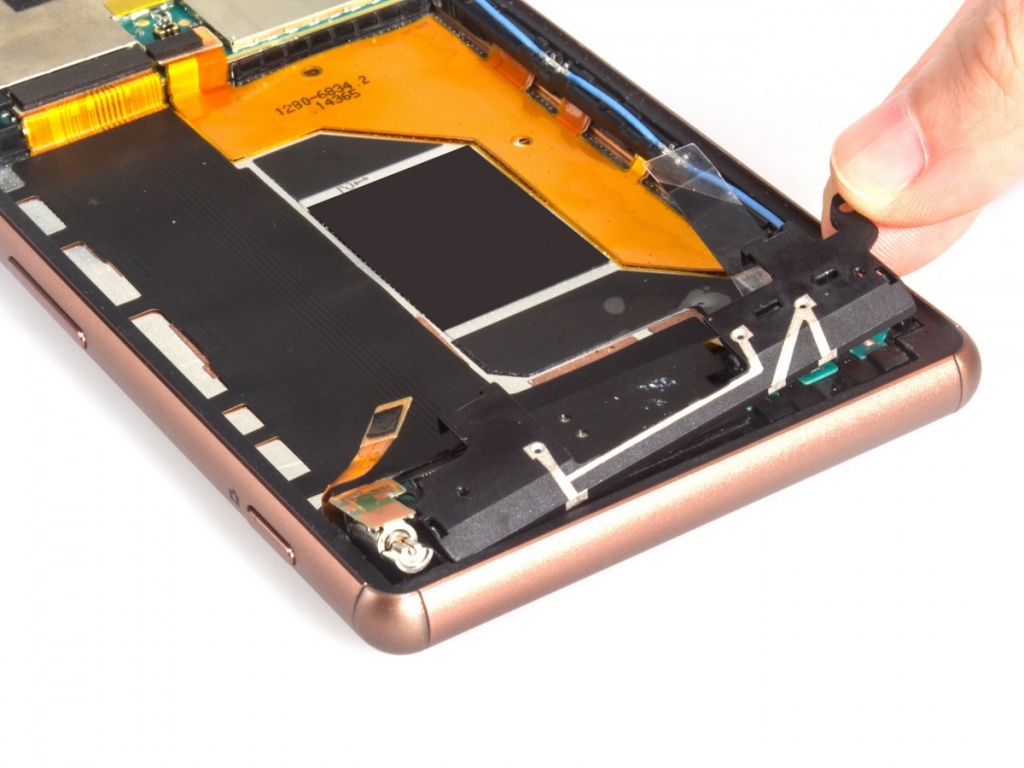

Модуль динамика снимается в сборе. Чтобы извлечь элемент нужно аккуратно потянуть его к центру аппарата и одновременно на себя.

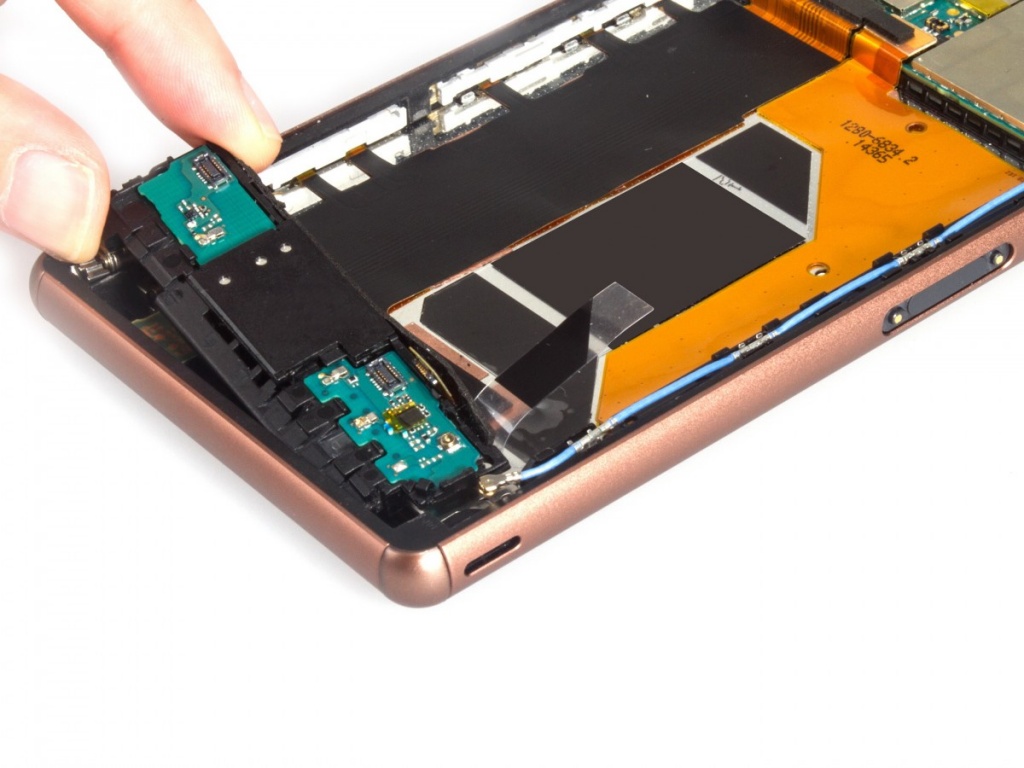

Поднимите и достаньте модуль динамика из корпуса.

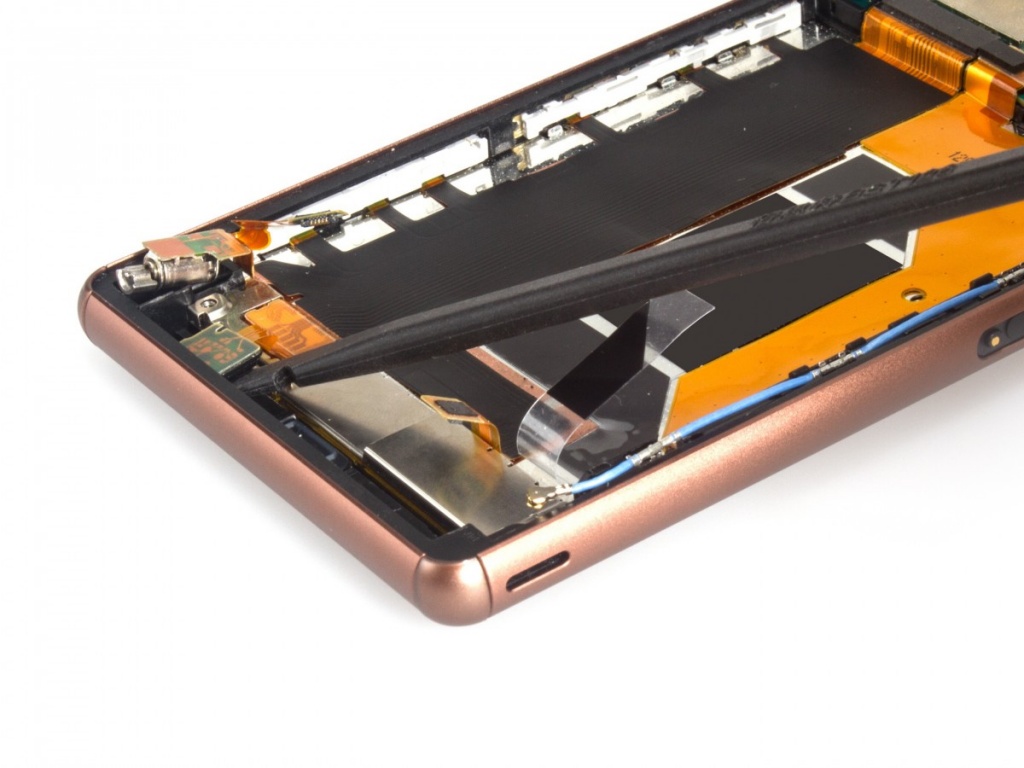

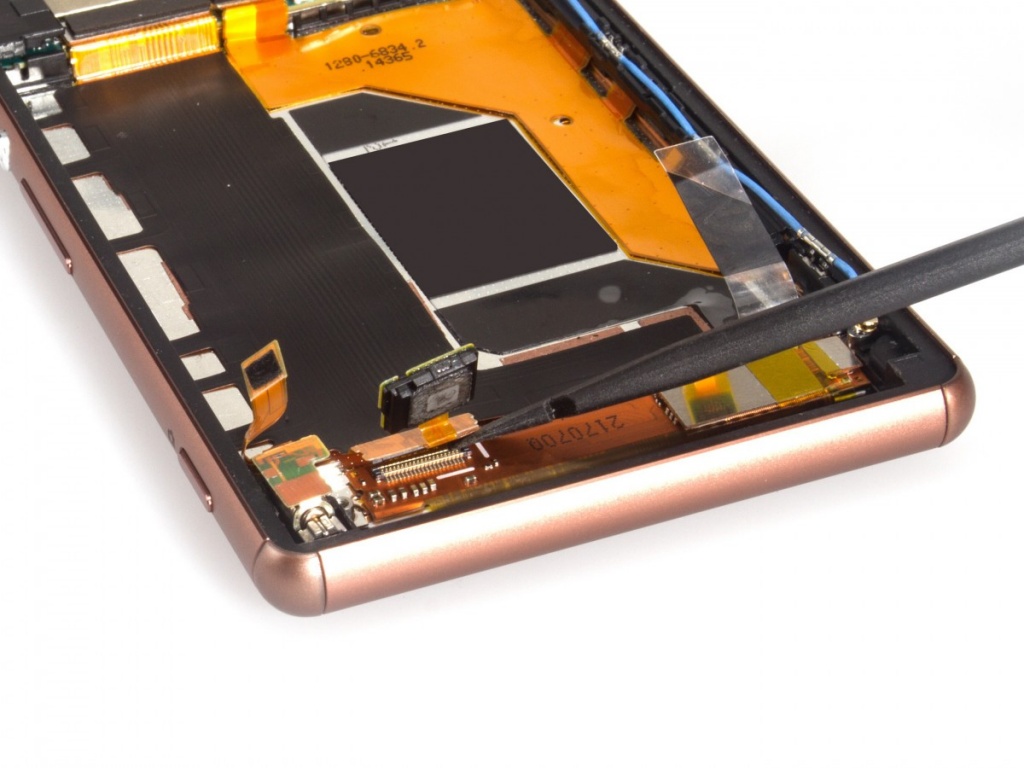

Теперь можно извлечь микрофон.

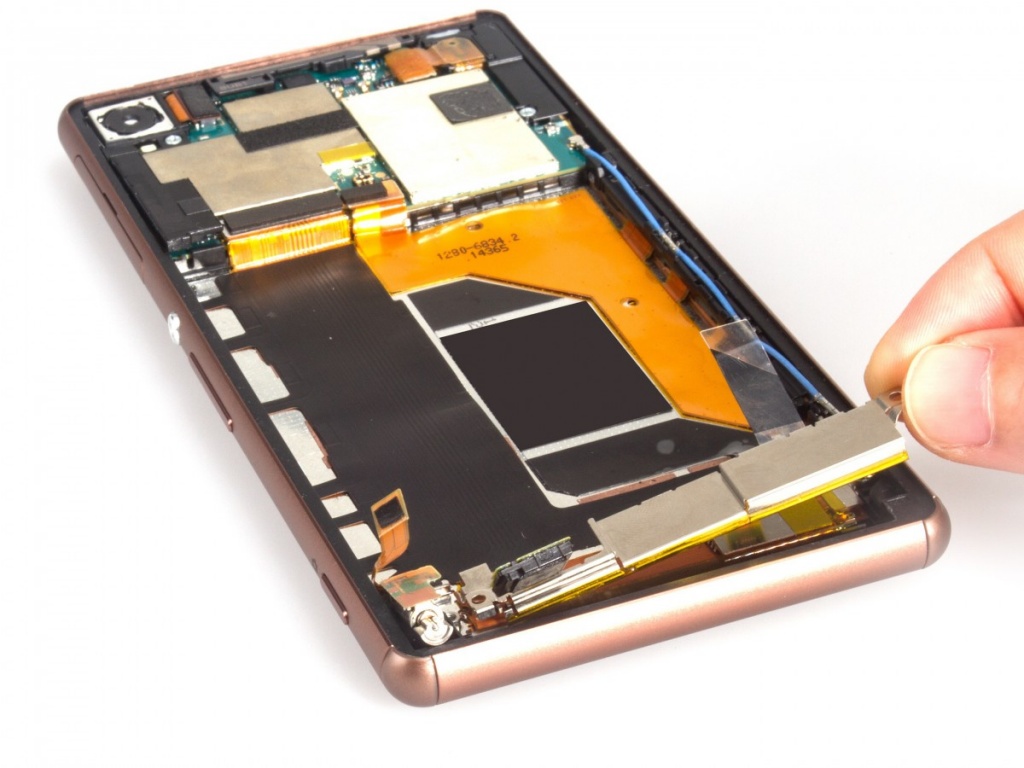

Далее нужно снять металлическую накладку над шлейфами дисплея.

Разъедините коннектор шлейфа дисплея на основном шлейфе.

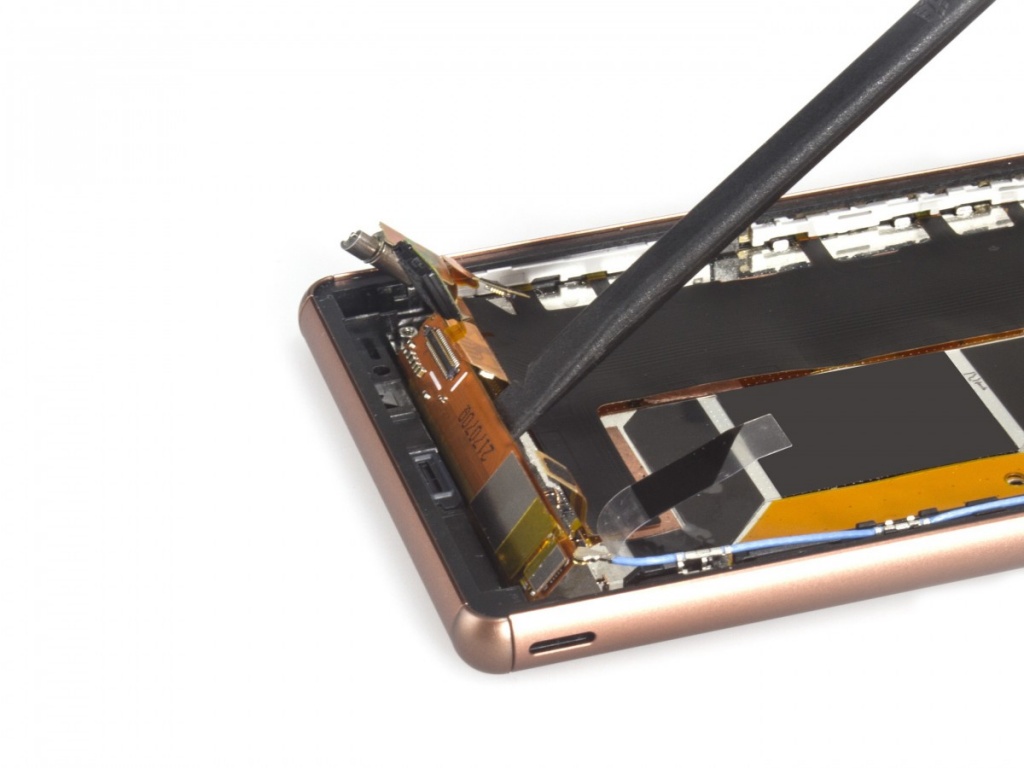

Подденьте шлейф дисплея и отклейте его от корпуса.

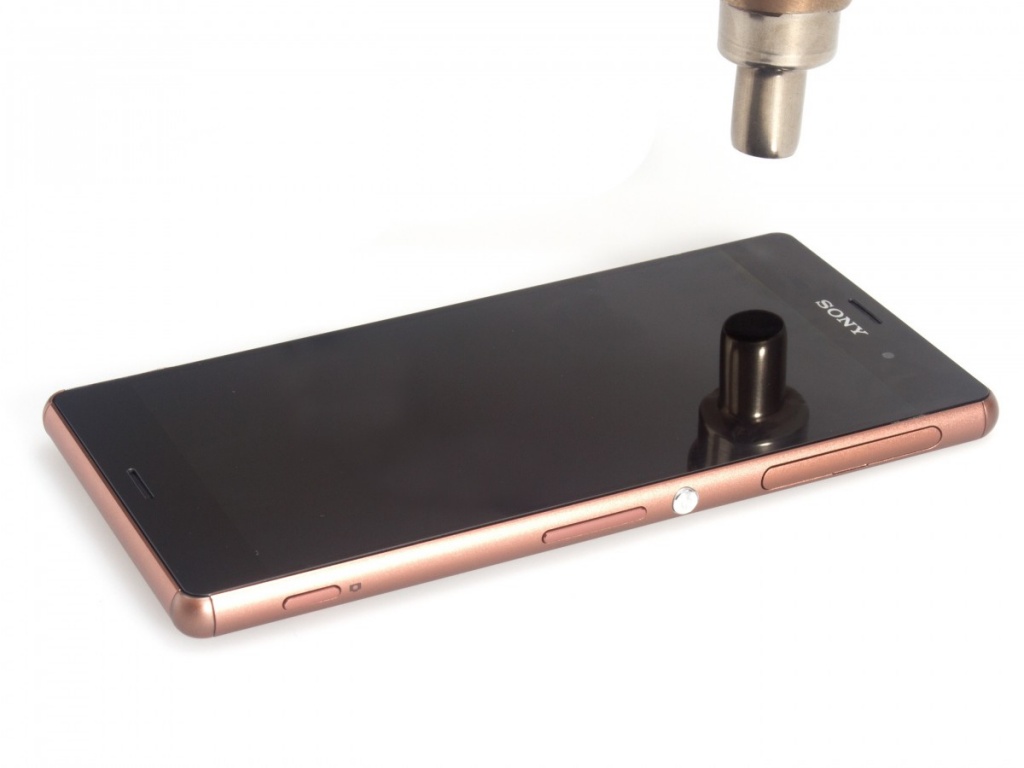

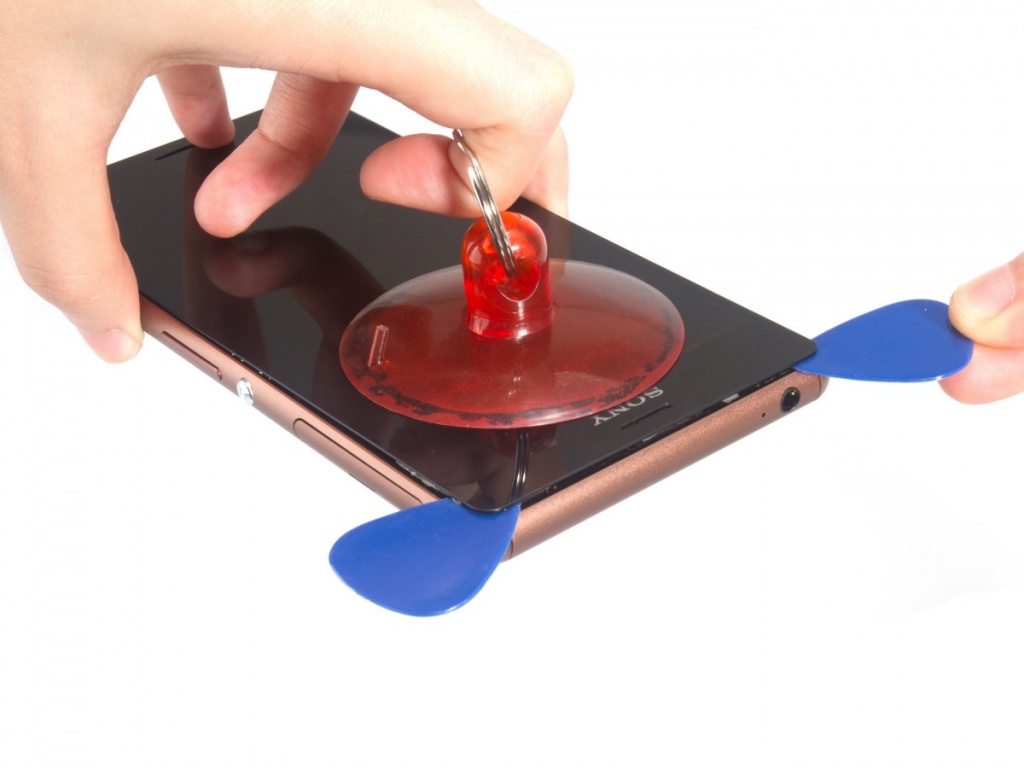

Процесс снятия экрана Sony Xperia Z3 Dual аналогичен процедуре снятия задней крышки. Прогреваем края феном, присоской приподнимаем один край дисплея, вставляем в щель медиатор, проводим им по всему периметру для отсоединения клея.

Важно понимать, что для крепления экрана производитель использует более сильный клей. Если с помощью медиатора отсоединить дисплей не получается, используйте очень тонкий нож.

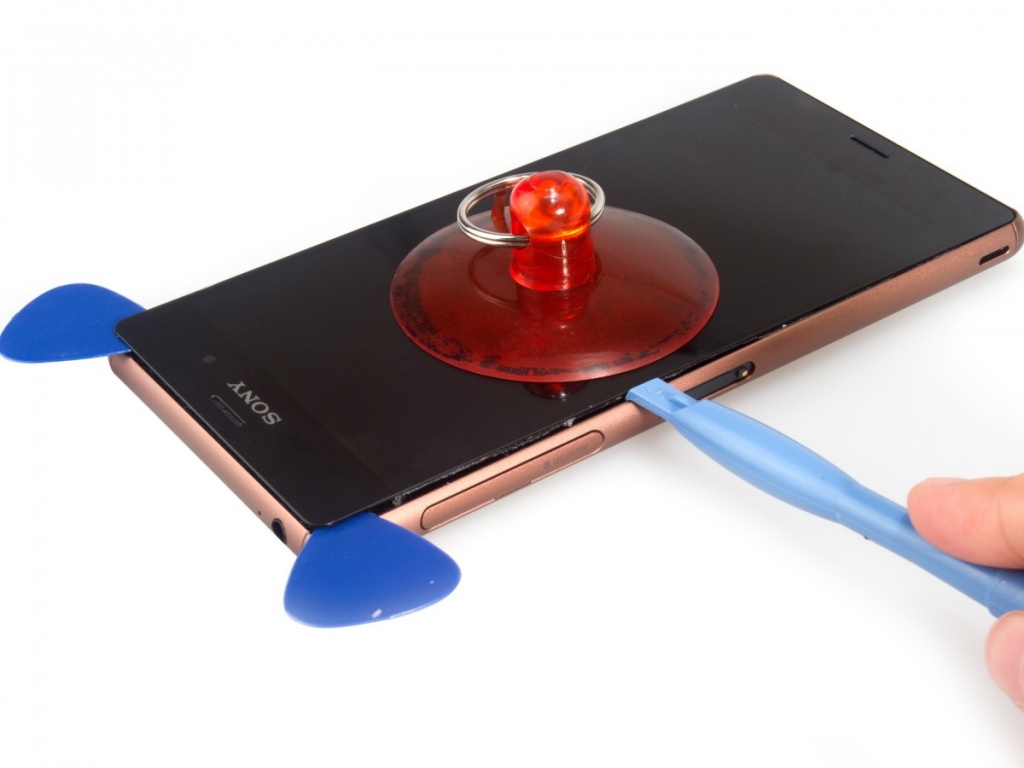

С помощью лопатки отклейте левую и правую стороны экрана.

Поднимите экран за верхнюю часть. Помните, что в нижней части находится шлейф.

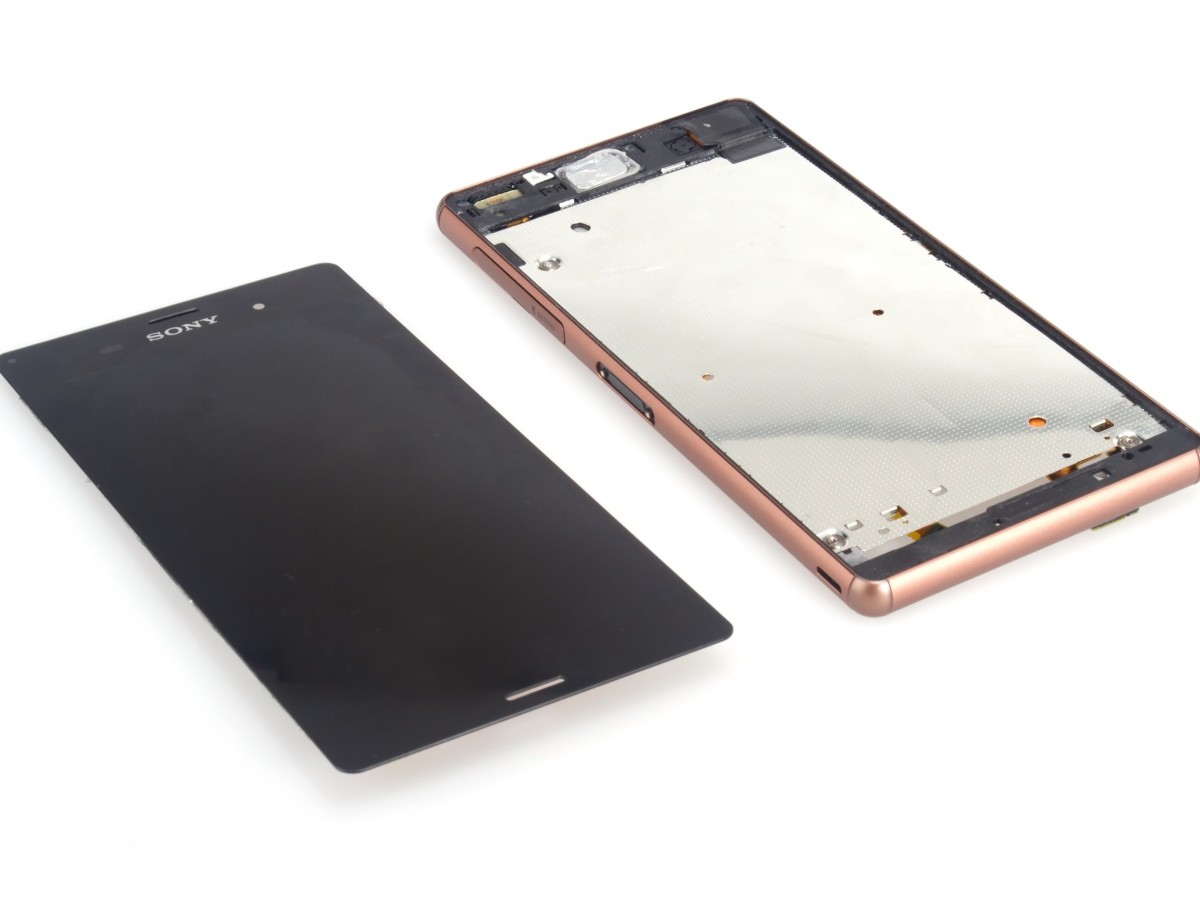

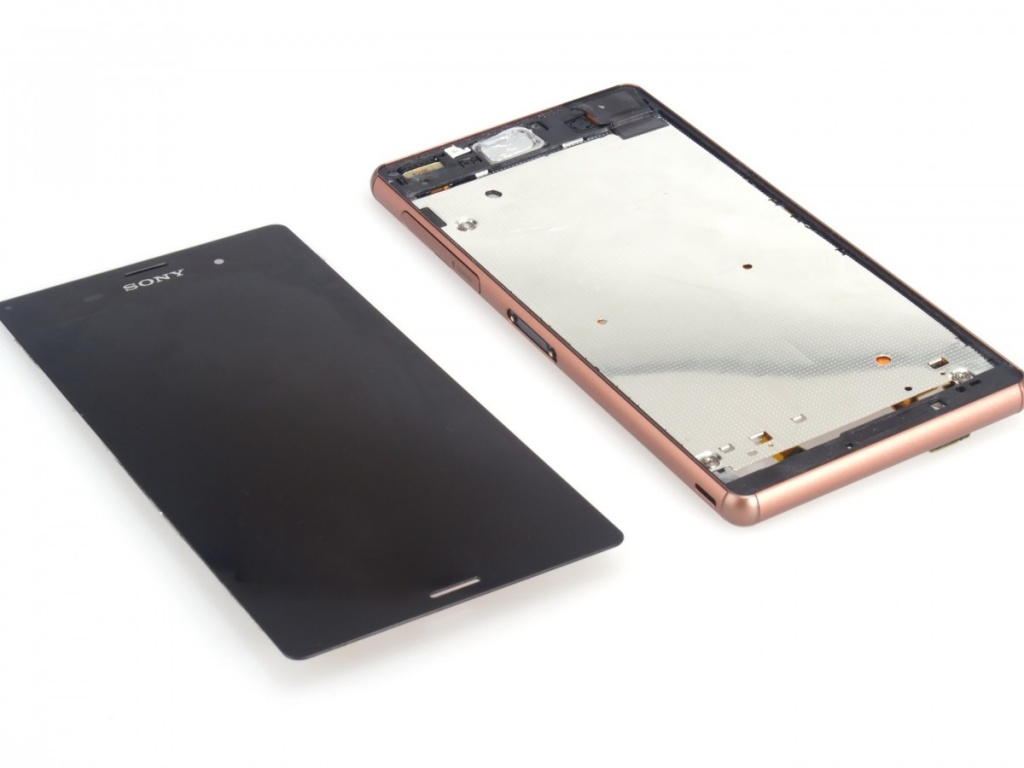

Готово.

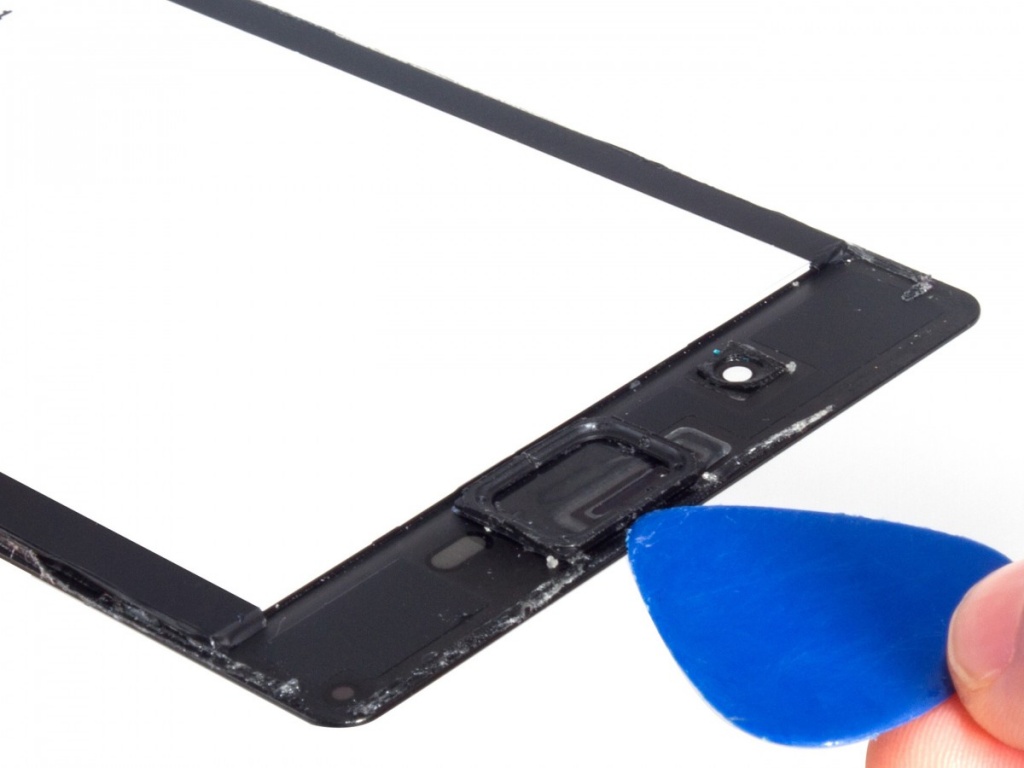

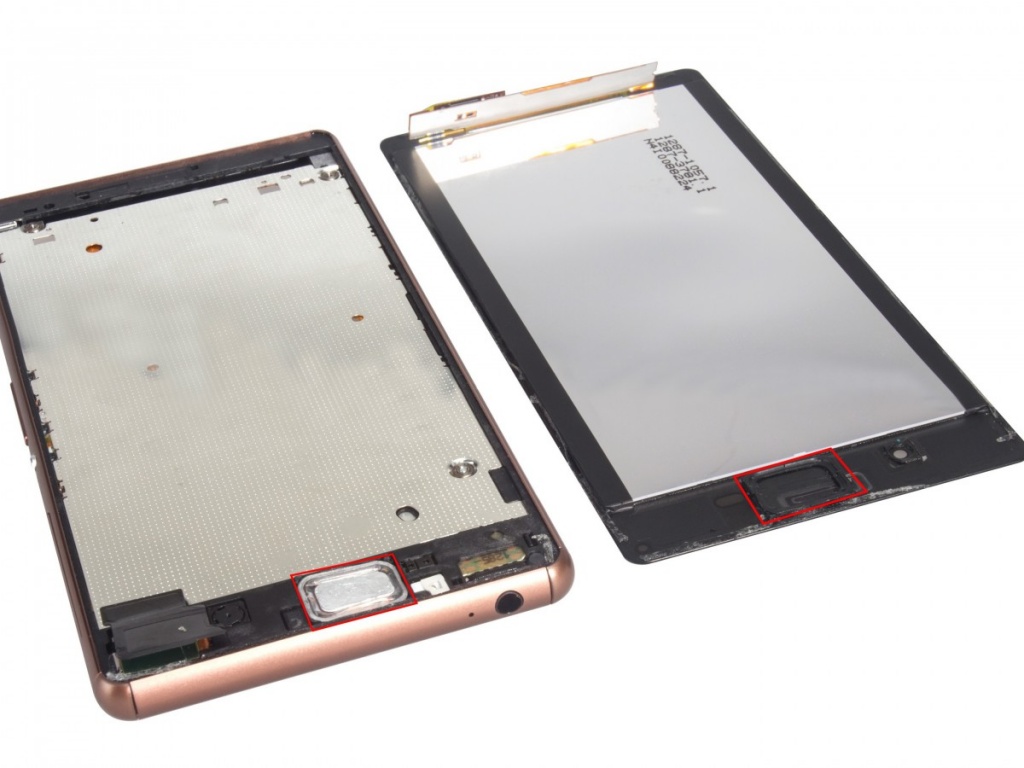

Иногда при разборке корпуса динамик остается приклеенным к экрану.

Это случается, если используется недостаточно длинный инструмент или он не глубоко проходит внутрь корпуса во время работы.

Очистите корпус от старого клея и ленты. Теперь возьмите новый дисплей, удалите с него защитную накладку. Установку проводите, начиная с одного угла. Когда экран выровняется, можно выбрать зазоры чтобы проклеить всю поверхность.

Чтобы собрать Sony Xperia Z3 Dual проделайте все вышеуказанные шаги в обратном порядке.
