Замена сенсорных кнопок на мобильном телефоне Samsung Galaxy S3 GT I9300.

К сожалению, даже такая надежная и качественная техника, как смартфоны Samsung, может выходить из строя. Согласно статистике, чаще всего ломаются механические составляющие корпуса. Например, кнопка «Домой». Ремонт такой поломки в сервисном центре может стоить достаточно дорого, что побуждает многих людей пытаться выполнить ремонт своими руками. Для этого понадобится скромный комплект инструментов, подходящий мануал, и новая комплектующая, купить которую вы можете на сайте компании Art-Gsm.

Сегодня наша статья посвящена замене сенсорных кнопок и кнопки «Домой» на смартфоне Samsung GALAXY S3 GT I9300. Стоит отметить, что конструкция данной модели смартфона достаточно распространена и «повторяется» в других устройствах данного производителя. Поэтому данный мануал подойдет для замены сенсорных кнопок и кнопки «Домой» на телефоне Samsung GALAXY S3 mini, а также на некоторых иных моделях.

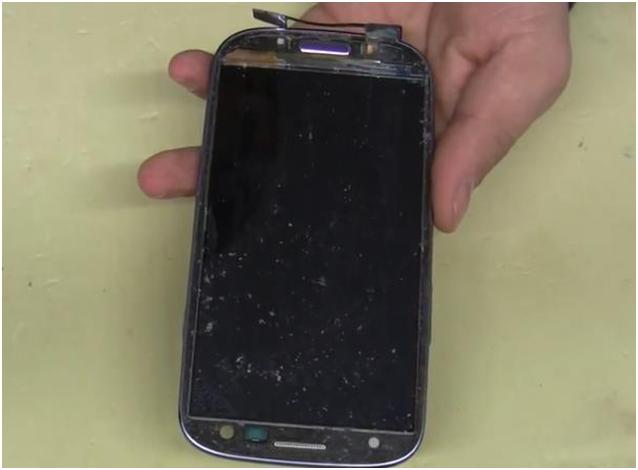

Для примера мы используем смартфон Samsung GALAXY S3 GT I9300 с неработающей кнопкой «Home», кнопкой возврата и разбитым стеклом.

Главная сложность заключается в том, что для замены неработающих клавиш придется полностью снять дисплей телефона. А это, как известно, сложный и трудоемкий процесс, в ходе которого можно повредить важные детали. Поэтому если вы не уверены в собственных силах, лучше доверить ремонт телефона компетентным специалистам сервисного центра Art-Gsm.

Тачскрин телефона Samsung GALAXY S3 GT I9300 очень плотно прикреплен к соответствующей рамке корпуса.

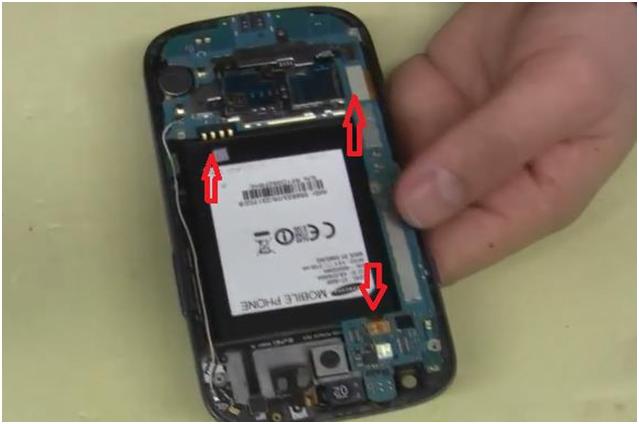

Для начала следует снять аккумуляторную батарею, освободить зажимы (определить их расположение вы сможете по фото со специальными обозначениями), после чего следует снять плату смартфона.

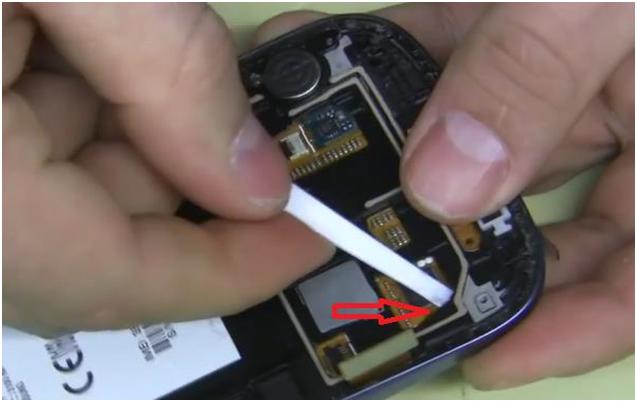

Лучше начать менять кнопки в нижней части телефона. Сначала нужно найти плоскую и плотную полоску из пластика (это может быть профессиональная пластиковая лопатка). С ее помощью нужно поддеть деталь. Для начала поместите полоску (лопатку) между дисплеем и корпусом так, как показано на снимке.

С помощью пластикового элемента аккуратно приподнимаем дисплей вверх. Важно не порвать боковой шлейф, которым дисплей подключается к материнской плате.

На этом этапе можно снять с ободка лицевой стороны скотч, на котором частично сидит дисплей. Используйте пинцет, с помощью которого такая работа займет всего несколько секунд.

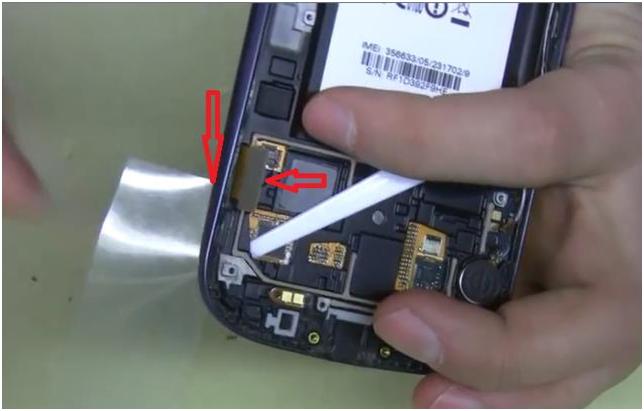

Теперь нужно найти небольшую пластину тонкого прозрачного пластика. Поскольку вы работаете вне специализированного сервисного центра, придется использовать подручные средства. Вырезать пластину нужного размера можно с любой упаковки с тонким прозрачным пластиком.

Этим элементом аккуратно поднимает дисплей с лицевой стороны, а затем постепенно отжимаем от рамки корпуса смартфона. Опять-таки, уделяйте большое внимание сектору, где располагается боковой шлейф. Не повредите его. Иначе придется не только приобрести нужные кнопки для ремонта, но и купить шлейф Samsung.

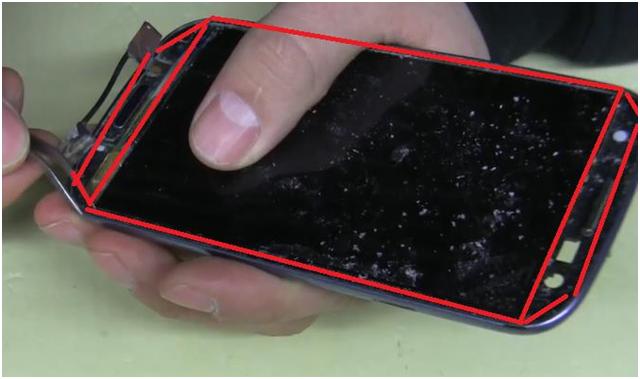

Пластиной проходим по периметру всего экрана, отодвигая его от рамки. Нижнюю часть оставляем для дальнейшей работы.

В углах корпуса работайте предельно осторожно, поскольку именно в этих местах дисплей ломается легче всего.

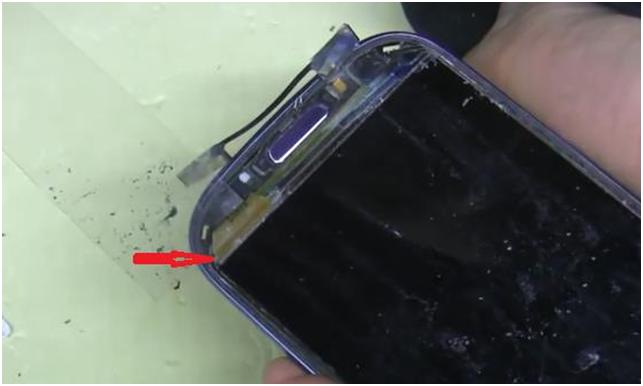

В нижней части дисплей нужно поддеть под шлейфами.

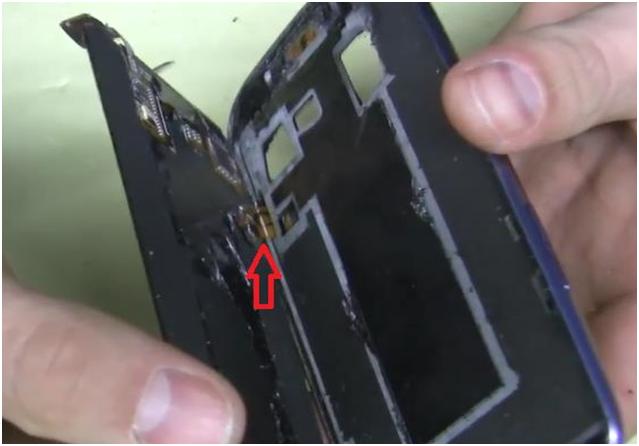

Срежьте остатки клея, отделите его от рамки, осторожно продевая шлейф сквозь отверстие в корпусе.

Снимаем стекло, если оно треснуло.

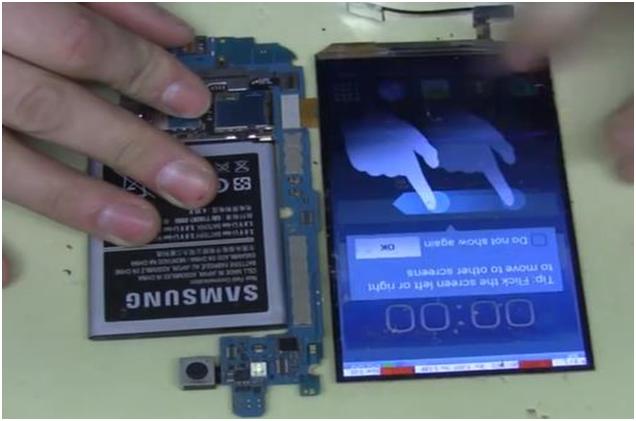

Проверить работоспособность дисплея можно путем соединения с платой, которая в свою очередь подсоединяется к аккумуляторной батарее.

Теперь вы знаете, как отклеить тачскрин. А кнопки на Samsung GALAXY S3 GT I9300 крепятся похожим образом. Они так же приклеены к экрану и вставлены в разъемы. Чтобы извлечь модули следует воспользоваться плоским ножом или тонкой пластиковой пластиной. Срежьте крепление, а затем вынимайте шлейфы. Для облегчения процесса срезания, можно прогреть место склейки. Новые кнопки ставятся на их место.

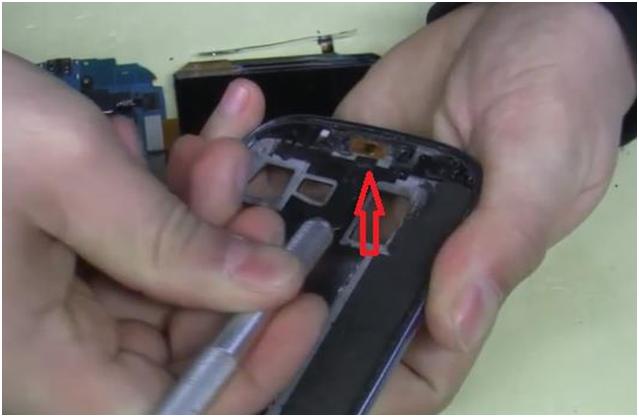

Контакт «Home» также срезаем с крышки корпуса.

На его место вклеиваем исправную деталь.

Перед сборкой телефона счищаем остатки старого и, если появились, нового клея.

Вот и все. Напоминаем, что данная инструкция несет исключительно рекомендательный характер. И вся ответственность за действия лежит только на вас. Если вы не уверены в своих силах, лучше обратитесь в сервисный центр Art-Gsm, где ремонт смартфона Samsung GALAXY S3 GT I9300 будет выполнен на высоком профессиональном уровне.
