Пошаговая инструкция по замене дисплея с тачскрином на смартфоне Asus ZB602KL

Современные гаджеты требуют кардинального ремонта иногда даже при самых мелких поломках. Именно поэтому, когда просто разбилось стекло, менять приходится и тачскрин с матрицей, поскольку все детали проламинированны. Безусловно, можно купить недорогое китайское стекло и попробовать расклеить модуль, но это худший из вариантов экономии.

Если же вы решили сэкономить, самым адекватным решением станет исключение оплаты услуг сервисного центра и замена экрана самостоятельно. Для этого специалисты «ART-GSM» составили детальный обзор на то, как правильно разобрать Asus ZB602KL и установить оригинальный экран на ваш любимый телефон.

Набор инструментов

Чтобы замена дисплея с тачскрином прошла гладко, помимо качественной сертифицированной запчасти к смартфонам Asus, вам понадобиться минимальный набор инструментов:

• скрепка для извлечения сим-карт;
• пинцет;
• пластиковый медиатор;
• крестовидная отвертка Pentalobe;
• лопатка;
• пластиковая карта;
• термомешок iOpener для отклейки дисплея от корпусной рамы (можно заменить мощным феном для сушки волос);
• клей для скрепления модуля с корпусной рамой;
• зажимы или пресс для проклейки;
• двухсторонний скотч для закрепления аккумулятора;
• спирт для обезжиривания.

Все необходимые инструменты вы можете приобрести в нашем интернет-магазине по приятным ценам.

Если всё готово, значит, самое время подробно изучить вопрос, как поменять дисплеи на Асус ZB602KL, сделав все правильно, быстро и аккуратно.

Шаг за шагом

I. Разборка. 1 этап.

1. Перед тем как открыть телефон следует:

• разрядить аккумулятор до 20%;
• отключить питание;
• извлечь держатель сим-карты.

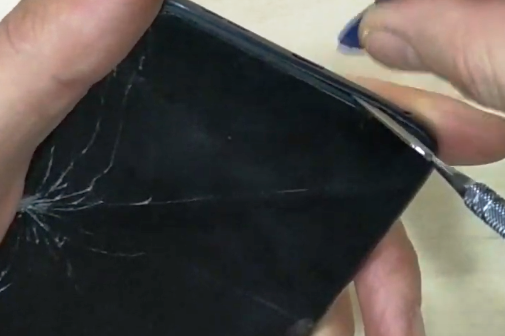

2. Поддеваем заднюю крышку лопаткой примерно в области разъема зарядки и в получившееся отверстие вставляем медиатор.

3. Проводим медиатором по всему периметру смартфона, раскрывая все защелки. Не волнуйтесь, что он идет туго. Если не торопиться и делать все аккуратно, то ни одна из заглушек не повредиться.

4. Снимаем крышку.

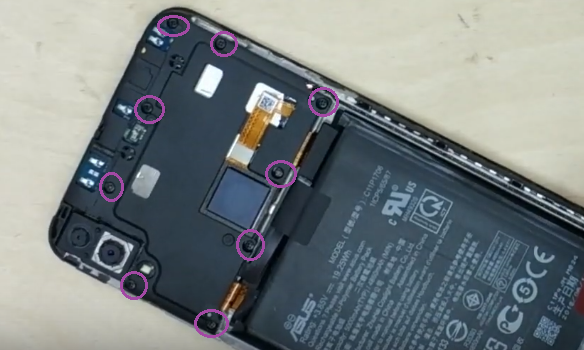

5. Откручиваем крестовидной отверткой 9 винтов, удерживающих пластину-заглушку.

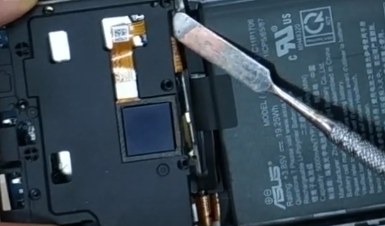

6. Поддеваем пластину в левом нижнем углу лопаткой. Затем вставляем лопатку между заглушкой и материнской платой и аккуратно отсоединяем шлейф датчика отпечатка пальцев. Снимаем пластину полностью.

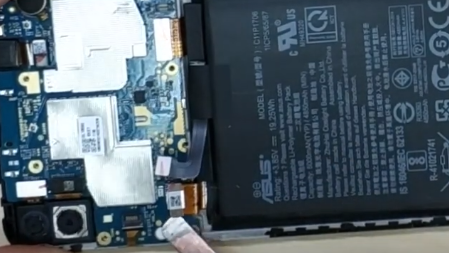

7. Отсоединяем шлейф аккумулятора.

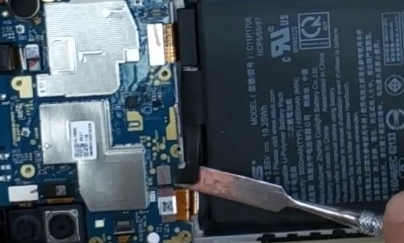

8. Отсоединяем шлейф старого дисплейного модуля.

II. Проверка.

Перед тем ка преступить закреплению нового экрана, необходимо проверить его на корректность работы. Для этого:

• подсоединяем к материнской плате шлейф нового дисплейного модуля;
• подключаем батарею;
• включаем питание;
• проверяем работу экрана (реакцию сенсора на касания по всему периметру, точность передачи координат касания, отсутствие пятен и битых пикселей, яркость и четкость изображения).

Если все работает четко, то снова отключаем питание, отсоединяем аккумулятор, шлейф дисплея. И приступаем к следующему этапу.

III. Разборка. 2 этап.

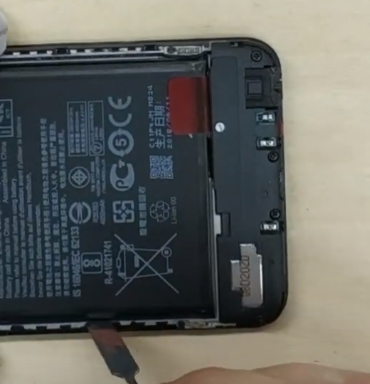

1. Тщательно прогреваем смартфон по всей плоскости с помощью iOpener или феном. Извлекаем аккумулятор, поддевая лопаткой.

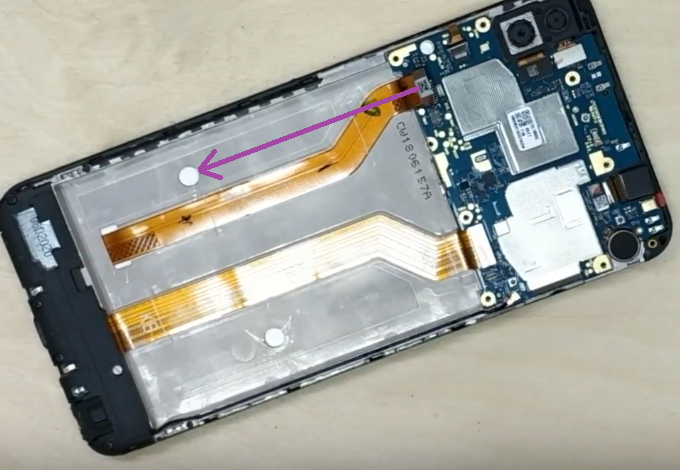

2. Отклеиваем шлейф дисплейного модуля.

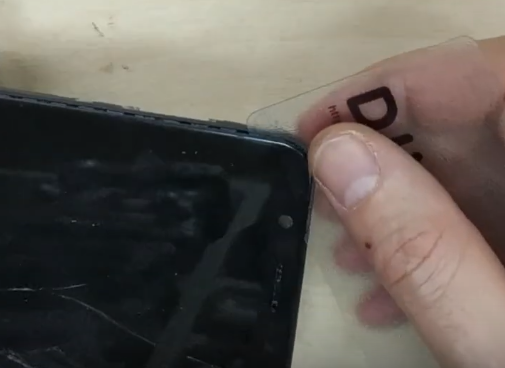

3.Вставляем пластиковую карту между дисплейным модулем и корпусной рамой и начинаем отклейку, тщательно проводя картой по всему периметру.

Если стекло разбито, то в первую очередь вскрываем целые края, чтобы не поранить пальцы осколками. Также для дополнительной безопасности, чтобы поменять дисплеи на Асус ZB602KL можно работать в защитных перчатках. Раскрывать смартфон следует по направления сверху вниз.

4. Полностью извлекаем старый экран.

IV. Сборка.

1. Чтобы  качественно заменить дисплей Asus ZB602KL, тщательно очищаем корпусную раму от осколков, пыли и остатков клея. Это важный этап, потому что от него зависит, насколько плотно модуль будет прилегать к раме и, соответственно, как хорошо смартфон будет защищен от воздействия влаги и пыли.

2. Наносим клей по всему периметру корпусной рамы. Не стоит накладывать слишком толстый слой, чтобы он не затек в динамики и камеру.

3. Четко по контуру устанавливаем новый модуль. Убираем излишки клея.

4. Кладем смартфон под пресс или крепим специальные прищепки.

5. Оставляем его на 4-5 часов до полной просушки.

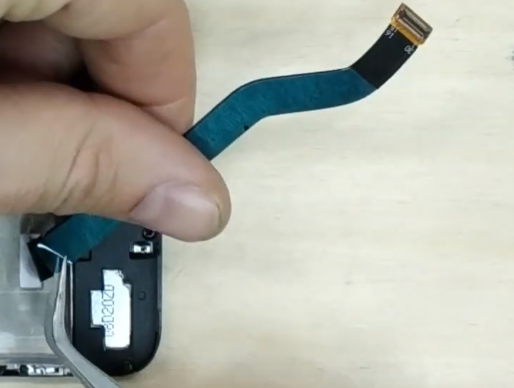

6. Снимаем защитную пленку со шлейфа и подсоединяем его.

7. Клеим новый двусторонний скотч на аккумулятор, закрепляем и подсоединяем коннектор.

8. Подключаем шлейф сканера отпечатка пальцев и закрепляем заглушку, закручивая винты.

9. Закрываем заднюю крышку.

10. Устанавливаем лоток сим-карты и наслаждаемся пользованием обновленного смартфона.
