Как поменять дисплей на «Iphone 8»: детальное руководство

На дорогостоящем смартфоне восьмой модели разбилось стекло? Владельцы продукции «Apple» знают, что это означает лишь одно – полную замену дисплея с тачскрином. При этом есть реально адекватный способ сэкономить порядка 50% стоимости ремонта – самостоятельно установить новую запчасть. Ведь благодаря литой конструкции дисплейный модуль не требует специализированного дорогостоящего оборудования, профессиональных знаний о конструкции смартфона и навыков мастера по ремонту гаджетов. Все что вам нужно, чтобы заменить дисплей на Iphone самому – это:

• оригинальный экран, приобретенный у проверенного продавца;
• внимательность;
• аккуратность;
• порядка 2-х часов свободного времени;
• дополнительный гаджет (в случае, если вы не уверенны, что правильно запомните порядок разборки смартфона и точное местоположение каждой из деталей, лучше записать весь процесс на фото- или видеосъемку);
• подготовленная рабочая поверхность (желательно использовать антискользящий мягкий коврик, чтобы не поцарапать телефон);
• минимальный набор инструментов (приобрести которые можно в нашем интернет-магазине).

Рабочее место готово? Начинается самое интересное – замена дисплея с тачскрином.

Этап №1: как правильно разобрать Айфон 8 модели

Шаг 1. Разряжаем смартфон до отметки ниже 20% и выключаем его.

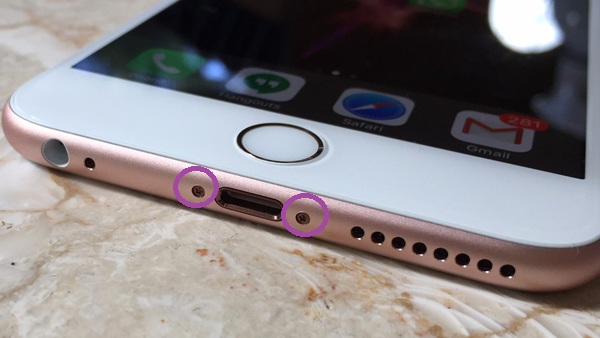

Шаг 2. Раскручиваем два винта, которые находятся по бокам от разъема зарядки. Для этого используем отвертку диаметром 0.8 мм.

Шаг 3. Прогреваем корпусную раму при помощи iOpener или феном. Изначально делайте упор на нижнюю часть телефона.

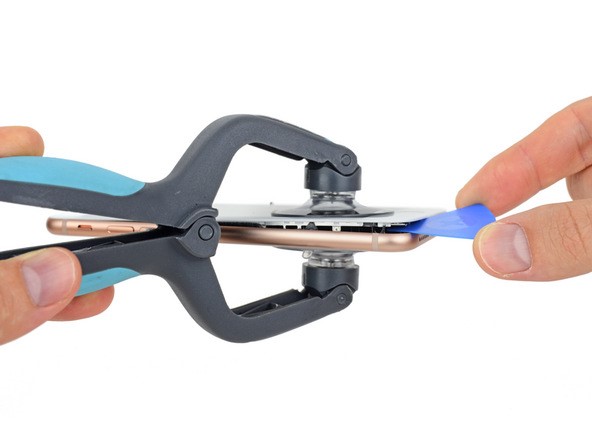

Шаг 4. Устанавливаем присоску внизу дисплея, не задевая кнопку, вскрываем его и в отверстие вставляем медиатор.

Можно использовать и одностороннюю присоску, только при этом внимательно рассчитывать силу тяги.

Шаг 5. Еще раз прогреваем раму по всему периметру и проходим медиатором, полностью отсоединяя модуль от корпуса.

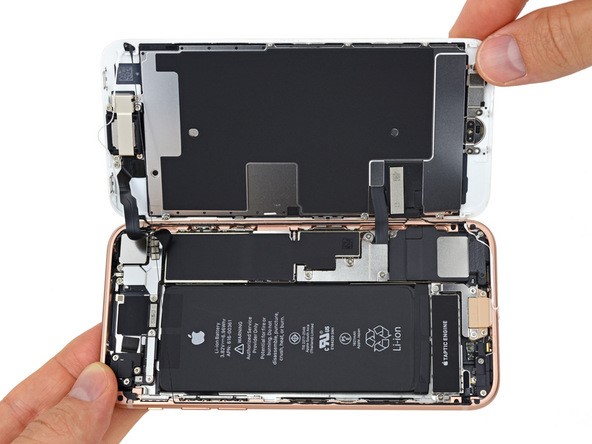

Шаг 6. После полного вскрытия экрана, аккуратно открываем его, разворачивая его с левого на правый край. Будьте осторожны, чтобы не повредить шлейфы.

Шаг 7.Откручиваем винты, которые держат защитную металлическую пластину. Для фиолетовых используется диаметр 2.6 мм, для зеленых – 1.0.

Поддеваем лопаткой заглушку и аккуратно извлекаем ее при помощи пинцета.

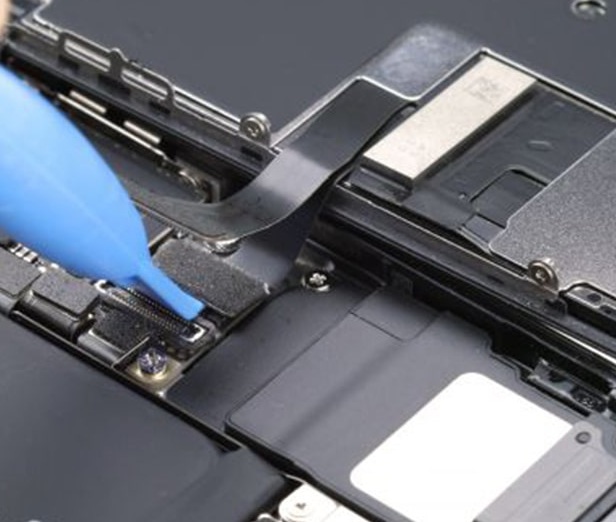

Шаг 8. Под этой пластиной поочередно снимаем шлейфы аккумулятора, дисплея и кнопки «Хоум». На этом этапе следует действовать с особой аккуратностью, чтобы не повредить коннекторы.

Шаг 9. В верхнем углу скручиваем три винта, удерживающие заглушку тачскрина. И снимаем ее, поддев пинцетом.

Шаг 10. Открепляем шлейф тачскрина так же как и предыдущие коннекторы.

Шаг 11. Отсоединяем дисплейный модуль.

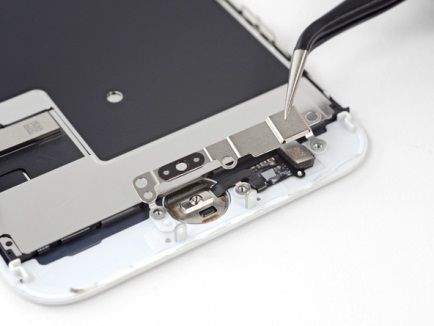

Шаг 12. Переходим к снятию кнопки «Хоум». Для этого раскручиваем 4 болта на металлическом держателе и извлекаем его.

Шаг 13. Поддеваем шлейф кнопки пластиковой лопаткой и извлекаем ее через отверстие.

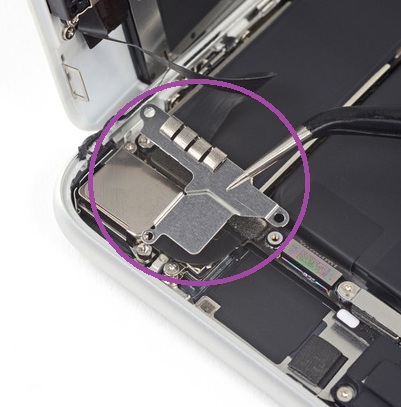

Шаг 14. Снимаем слуховой динамик (в верхней части смартфона) и датчик приближения, убирая заглушки и поддевая крепления пластиковой лопаткой.

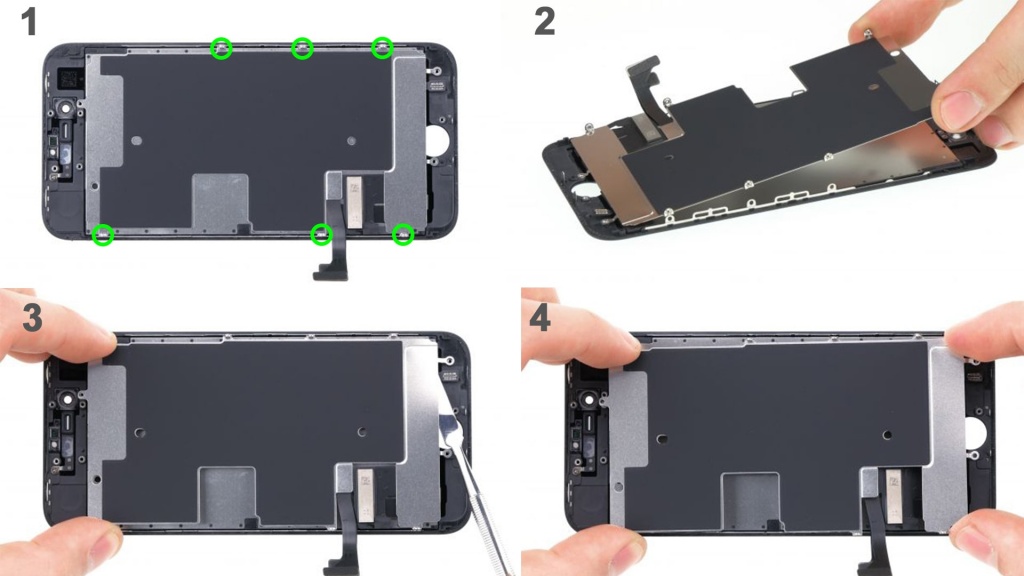

Шаг 15. Откручиваем защитную металлическую пластину. Раскрутив 6 болтов крепления. Поддеваем ее лопаткой и извлекаем.

Этап № 2: установка

Шаг 1. С новой запчасти к Iphone снимаем все защитные пленки.

Шаг 2. Отгибаем шлейфы нового дисплея в сторону и устанавливаем пластину и заднюю панель на место. Закручиваем винты.

Шаг 3. В обратном порядке подсоединяем все изъятые датчики. При этом, когда приступаем к подключению шлейфов тачскрина и дисплея, не следует сразу закрывать их заглушками. Проверяем правильность соединений.

Этап № 3: проверка корректности установки.

После того, как вы поменяли дисплей на Iphone 8, его необходимо проверить. Эта процедура предназначена для того, чтобы убедиться в правильности подсоединения всех шлейфов.

Шаг 1. Подключаем шлейф аккумулятора.

Шаг 2. Переворачиваем дисплей и включаем питание смартфона.

Шаг 3. Проверяем скорость реакции на касание, нет ли битых пикселей, пятен, полос или каких-либо других повреждений.

Этап № 4: финальный.

Если замен экрана самостоятельно прошла успешно, переходим к окончательной сборке, затягивая накрепко все винты.
